Volkswagen Touran Reparaturanleitung :: Querlenker unten aus- und einbauen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung hinten, Gelenkwelle / Montageübersicht: Aggregateträger, Querlenker, Spurstange / Querlenker unten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1332-

Ausbauen

-	Rad abbauen.

-	Bauen Sie die Schraubenfeder aus → Kapitel.

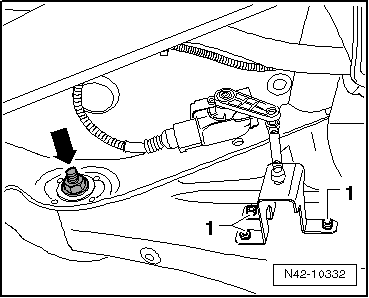

-	Schraube -Pfeil- für Querlenker unten -1- herausdrehen.

Fahrzeuge mit dynamischer Leuchtweitenregelung

-	Schrauben -1- vom Querlenker unten herausschrauben.

Fortsetzung für alle Fahrzeuge

-	Markieren Sie, z. B. mit einem Filzstift, die Lage der Exzenterschraube -Pfeil B- zum Aggregateträger.

-	Abgasanlage hinten aushängen und absenken.

-	Schraube -Pfeil B- herausdrehen.

-	Querlenker unten herausnehmen.

Einbauen

-	Setzen Sie den Querlenker unten in das Fahrzeug ein und ziehen die Schrauben handfest an.

Die Verschraubungen des Querlenkers darf nur erfolgen, wenn das Maß "a" erreicht ist → Abb.!

-	Querlenker oben an den Aggregateträger schrauben und die neue Mutter -Pfeil- nur mit Anzugsdrehmoment festziehen.

-	Beachten Sie die angebrachte Markierung der Exzenterschraube -Pfeil- zum Aggregateträger.

-	Abgasanlage hinten einhängen.

Fahrzeuge mit dynamischer Leuchtweitenregelung

-	Schrauben -1- an Querlenker unten anschrauben.

Fortsetzung für alle Fahrzeuge

-	Schraube -Pfeil- für Querlenker unten -1- festziehen.

-	Bauen Sie die Schraubenfeder ein. → Kapitel.

-	Rad anbauen und festziehen → Kapitel.

-	Fahrzeugvermessung durchführen → Kapitel.

Anzugsdrehmomente

Bauteil

Anzugsdrehmoment

Querlenker unten an Radlagergehäuse

Neue Schraube und Mutter verwenden

Verschraubung in Leergewichtslage festziehen

70 Nm + 180

Querlenker unten an Aggregateträger

Neue Mutter verwenden

Verschraubung in Leergewichtslage festziehen

95 Nm
