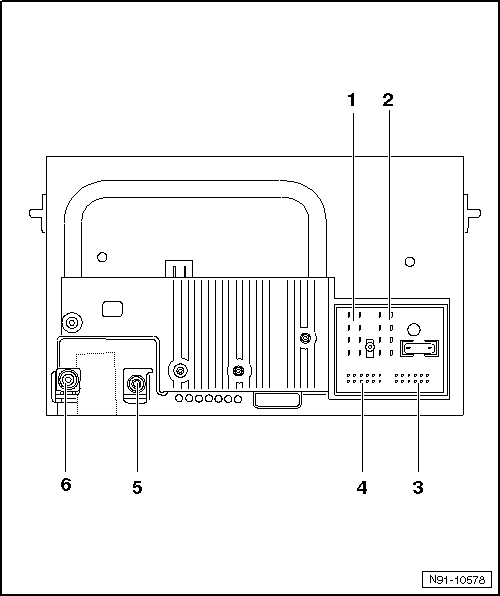

Übersicht der Steckverbindungen am Radio-Navigationssystem

1 -	Mehrfachsteckverbindung 1, 8-fach

Kontaktbelegung, → Kapitel

2 -	Mehrfachsteckverbindung 2, 8-fach

Kontaktbelegung, → Kapitel

3 -	Mehrfachsteckverbindung 3, 12-fach

Kontaktbelegung, → Kapitel

4 -	Mehrfachsteckverbindung 4, 12-fach

Kontaktbelegung, → Kapitel

5 -	Steckverbindung 5

Antennenanschluss für Navigation

Kontaktbelegung, → Kapitel

6 -	Steckverbindung 6

Antennenanschluss für Radioempfang

Kontaktbelegung, → Kapitel

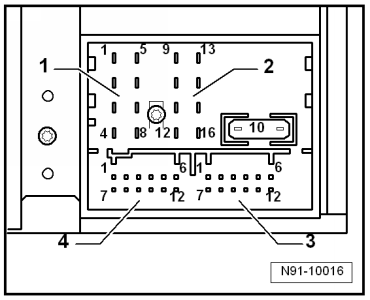

Mehrfachsteckverbindung 1, 8-fach, für Lautsprecherausgänge

Hinweis

Ist das Radio-Navigationssystem im Fahrzeug zusätzlich mit einem Verstärker ausgestattet, dann werden diese Lautsprecherausgänge als Eingangssignale für den Verstärker genutzt.

1 -	Lautsprecher, plus, hinten rechts

2 -	Lautsprecher, plus, vorn rechts

3 -	Lautsprecher, plus, vorn links

4 -	Lautsprecher, plus, hinten links

5 -	Lautsprecher, minus, hinten rechts

6 -	Lautsprecher, minus, vorn rechts

7 -	Lautsprecher, minus, vorn links

8 -	Lautsprecher, minus, hinten links

Mehrfachsteckverbindung 1, 8-fach, für Lautsprecherausgänge

Mehrfachsteckverbindung 2, 8-fach, für Spannungsversorgungsleitungen und CAN Bus

9 -	CAN-Bus High

10 -	CAN-Bus Low

11 -	Radiostummschaltung (bei Telefonbetrieb)

12 -	Spannungsversorgung, minus, Klemme 31

13 -	Anschluss für zündschlüsselgesteuertes Ein- und Ausschalten (S-Kontakt)

14 -	Kontakt für Alarmanlage (optional)

15 -	Spannungsversorgung, plus, Klemme 30

16 -	Steuersignal für Diebstahlsicherung, SAFE

Mehrfachsteckverbindung 2, 8-fach, für Spannungsversorgungsleitungen und CAN Bus

Mehrfachsteckverbindung 3, 12-fach, für Telefonsignale

1 -	nicht belegt

2 -	nicht belegt

3 -	nicht belegt

4 -	nicht belegt

5 -	nicht belegt

6 -	Telefon-Audioeingangssignal, TEL-

7 -	nicht belegt

8 -	nicht belegt

9 -	nicht belegt

10 -	nicht belegt

11 -	nicht belegt

12 -	Telefon-Audioeingangssignal, TEL+

Mehrfachsteckverbindung 3, 12-fach, für Telefonsignale

Mehrfachsteckverbindung 4, 12-fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

1 -	nicht belegt

2 -	CD-Wechsler, linker und rechter Kanal, Masse

3 -	nicht belegt

4 -	CD-Wechsler, Spannungsversorgung, plus, Klemme 30

5 -	nicht belegt

6 -	CD-Wechsler, DATA OUT (Datenaustausch zur CD-Wechslersteuerung vom Radio-Navigationssystem zum CD-Wechsler)

7 -	nicht belegt

8 -	CD-Wechsler, linker Kanal, CD/L

9 -	CD-Wechsler, rechter Kanal, CD/R

10 -	CD-Wechsler, Steuersignal

11 -	CD-Wechsler, DATA IN (Datenaustausch zur CD-Wechslersteuerung vom CD-Wechsler zum Radio-Navigationssystem)

12 -	CD-Wechsler, CLOCK (internes Prüfprotokoll zur Überwachung des Datenflusses)

Mehrfachsteckverbindung 4, 12-fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

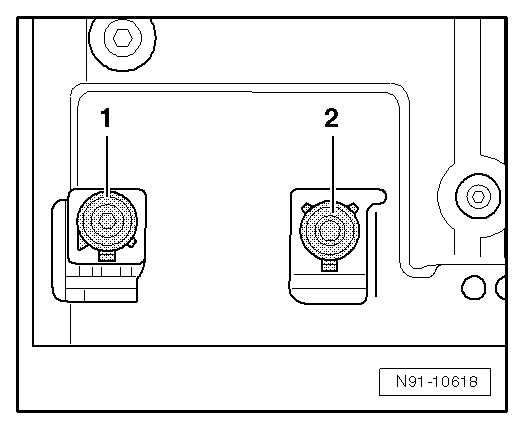

Steckverbindung 5 und 6, Antennenanschlüsse

1 -	Transparentfarbener Anschluss für Radio Antenneneingangssignal von der Heckscheibenantenne

2 -	Blauer Anschluss für Antenneneingangssignal Navigation von der Dachantenne

Steckverbindung 5 und 6, Antennenanschlüsse
