Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Absaug- und Füllventile für Schnellkupplungen der Klima-Service-Station am Kältemittelkreislauf / Absaug- und Füllventil niederdruckseitig

Hinweis

Drehmomentschlüssel -V.A.G 1783- mit "Einsteckknarre 1/4" -VAS 6234-

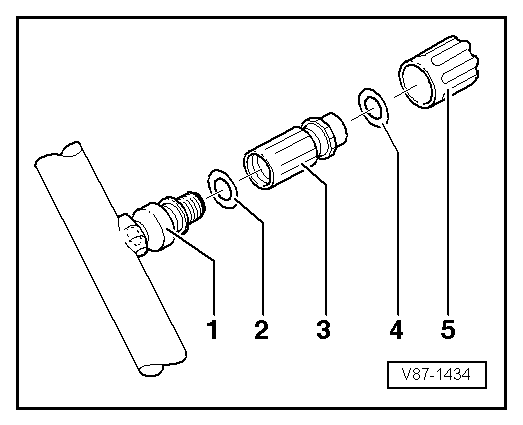

Passender Steckeinsatz -T10364- zum Lösen des Ventileinsatzes → Abb.

1 -	Sockel mit Außengewinde und Nut für O-Ring

2 -	O-Ring: 7,6 mm; 1,8 mm Kennzeichnung: schwarz oder farbig

3 -	Ventil mit Außengewinde M10 x 1,25 mm und Nut für O-Ring (7 +- 1 Nm)

4 -	O-Ring für Kappe, 7,6 mm; 1,8 mm Kennzeichnung: schwarz oder farbig

5 -

Kappe

Absaug- und Füllventil niederdruckseitig
