Ausbauen |

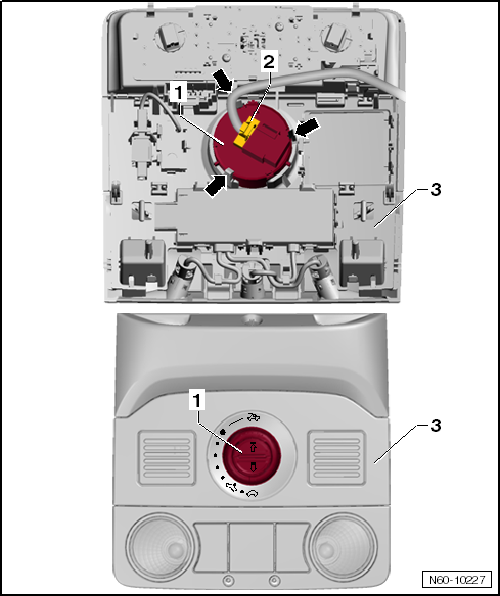

- | Leuchten- und Bedieneinheit vorn ausbauen → Elektrische Anlage; Rep.-Gr.96. |
- | Steckverbindung -2- trennen. |
- | Rasthaken entriegeln -Pfeile-und Schalter -1- herausnehmen. |
Einbauen |
- | Schalter -1- eindrücken, bis die Rasthaken -Pfeile- hörbar einrasten. |
- | Steckverbindung -2- aufstecken. |
Nehmerzylinder aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und
Messgeräte sowie Hilfsmittel
Drehmomentschlüssel -V.A.G 1331-
Ausbauen
...
Montageübersicht des Lenkstockschalters
Hinweis
Die Bauteile Steuergerät für Lenksäulenelektronik -J527-,
Lenkstockkombinationsschalter -E595- und der Grundträger für
Lenkstockschalter sind herstellerabhängig unterschiedlich
...
