Hinweis

Das Hochtonhorn -H2- und das Tieftonhorn -H7- werden vom Bordnetzsteuergerät -J519- parallel angesteuert.

Das Hochtonhorn -H2- ist links und das Tieftonhorn -H7- rechts neben dem Kühler verbaut.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten.

-	Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

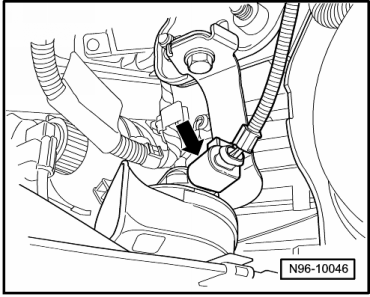

-	Steckverbindung -Pfeil- trennen.

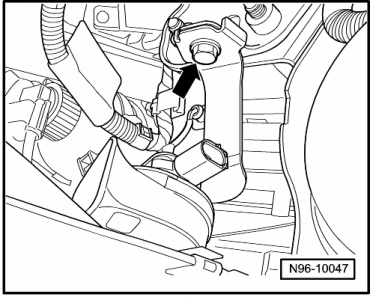

-	Befestigungsschraube -Pfeil- abschrauben und das Signalhorn herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Ausstattungsabhängig kann die Anbauposition des Tieftonhorns etwas variieren.

Signalhörner beim Einbau immer so positionieren, dass sie nicht an umliegenden Bauteilen anliegen!
