Volkswagen Touran Reparaturanleitung :: Nebelscheinwerfer aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Nebelscheinwerfer / Nebelscheinwerfer aus- und einbauen

Hinweis

Die Abbildungen zeigen den Aus- bzw. Einbau des linken Nebelscheinwerfers.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

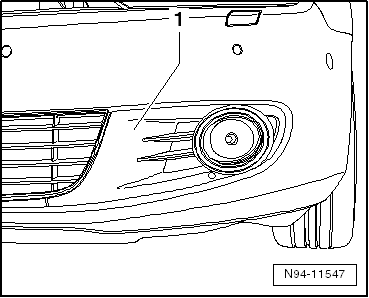

-	Abdeckkappe -1- aus den Verrastungen clipsen.

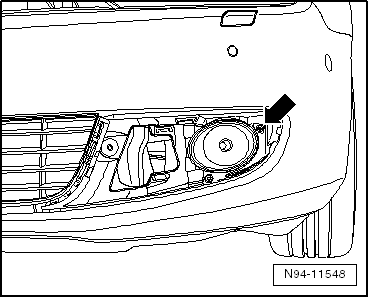

-	Befestigungsschraube -Pfeil- herausdrehen.

-	Nebelscheinwerfergehäuse, unter Berücksichtigung der angeschlossenen Leitungslängen, aus der Stoßfängerabdeckung herausschwenken.

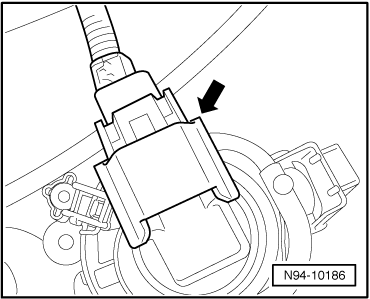

-	Steckverbindung -Pfeil- entriegeln und trennen.

-	Nebelscheinwerfergehäuse abnehmen.

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

-	Alle Schraubverbindungen mit den in der Montageübersicht angegebenen Anzugsdrehmomenten festziehen → Kapitel.

-	Funktion des Scheinwerfers prüfen.

-	Nebelscheinwerfereinstellung prüfen und ggf. einstellen in "Instandhaltung genau genommen": → Heft.
