Volkswagen Touran Reparaturanleitung :: Montageübersicht Scheinwerfer mit Gasentladungslampe und Kurvenlicht

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Gasentladungslampen und Kurvenlicht / Montageübersicht Scheinwerfer mit Gasentladungslampe und Kurvenlicht

Hinweis

Nach Arbeiten, die die Scheinwerfereinstellung beeinflussen, Scheinwerfereinstellung prüfen und ggf. einstellen → Heft18.1.

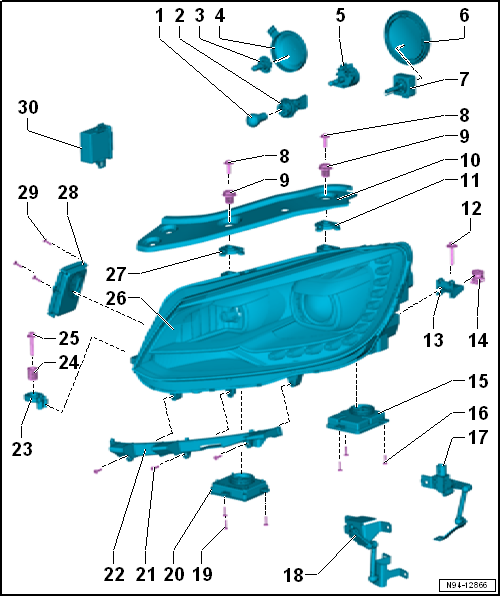

Montageübersicht Scheinwerfer mit Gasentladungslampe und Kurvenlicht

1 -	Lampe für Blinklicht vorn links -M5- bzw. Lampe für Blinklicht vorn rechts -M7-

Lampe 12 V, PY 21 W

ersetzen → Kapitel

2 -	Lampenfassung mit Griffstück

für Lampe für Blinklicht vorn links -M5- bzw. Lampe für Blinklicht vorn rechts -M7-

3 -	Lampe für Kurvenlicht links -L148- bzw. Lampe für Kurvenlicht rechts -L149-

Lampe H7 12 V, 55 W

ersetzen → Kapitel

4 -	Abdeckkappe

Vorsicht!

Achten Sie beim Einbau der Abdeckkappe auf den richtigen Sitz. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

5 -	Stellmotor des dynamischen Kurvenlichts -V318-/-V319-

aus- und einbauen → Kapitel

prüfen → Kapitel

6 -	Abdeckkappe

Vorsicht!

Achten Sie beim Einbau der Abdeckkappe auf den richtigen Sitz. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

7 -	Gasentladungslampe links -L13- bzw. Gasentladungslampe rechts -L14- jeweils mit Zündgerät für Gasentladungslampen -N195-

Typ D3S, 42 V / 35 W

ersetzen → Kapitel

ACHTUNG!

Beachten Sie die Anwendungs- und Sicherheitshinweise für Gasentladungslampen → Kapitel.

8 -	Befestigungsschrauben

4 x 16

9 -	Einstellbuchsen (Hohlschraube)

Einbaulage des Scheinwerfers korrigieren → Kapitel

10 -	Trägerteil Frontend

11 -	Adapter, am Scheinwerfergehäuse oben

12 -	Befestigungsschraube

AM6 x 40 - S1, (Lieferumfang Scheinwerfer)

4 Nm

13 -	Adapter, am Scheinwerfergehäuse unten

14 -	Einstellbuchsen (Hohlschraube)

Einbaulage des Scheinwerfers korrigieren → Kapitel

15 -	Steuergerät für Gasentladungslampe links -J343- bzw. Steuergerät für Gasentladungslampe rechts -J344-

aus- und einbauen → Kapitel

16 -	Schrauben zur Befestigung Steuergerät für Gasentladungslampe

1,3 Nm

17 -	Geber für Fahrzeugniveau vorn Geber für Fahrzeugniveau vorn links -G78-

aus- und einbauen → Kapitel

prüfen → Kapitel

Anzugsdrehmoment Befestigungsschrauben: 9 Nm

18 -	Geber für Fahrzeugniveau hinten links -G76-

aus- und einbauen → Kapitel

prüfen

Anzugsdrehmoment Befestigungsschrauben: 5 Nm

19 -	Schrauben zur Befestigung Steuergerät für Tagesfahrlicht und Standlicht

1,3 Nm

20 -	Steuergerät für Tagesfahrlicht und Standlicht -J860-/-J861-

aus- und einbauen → Kapitel

prüfen → Kapitel

21 -	Schrauben für Aufnahme für Stoßfänger

22 -	Aufnahme für Stoßfänger

23 -	Adapter, am Scheinwerfergehäuse unten

24 -	Einstellbuchsen (Hohlschraube)

Einbaulage des Scheinwerfers korrigieren → Kapitel

25 -	Befestigungsschraube

BM6 x 40 x 18 - S2

4 Nm

26 -	Scheinwerfer mit LED-Modul für Tagesfahrlicht und Standlicht

aus- und einbauen → Kapitel

Einbaulage des Scheinwerfers korrigieren → Kapitel

Scheinwerfer für Links- / Rechtsverkehr umrüsten → Kapitel

Instandsetzung der Haltewinkel → Kapitel

Grundeinstellung der Scheinwerfer durchführen → Heft18.1

27 -	Adapter, am Scheinwerfergehäuse oben

28 -	Leistungsmodul für Scheinwerfer -J667-/-J668-

Slave-Steuergerät vom Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-

aus- und einbauen → Kapitel

prüfen → Kapitel

Hinweis

Nach dem Einbau eines neuen Elektronischen Vorschaltgerätes mit AFS-Leistungsmodul muss das Steuergerät für Leuchtweitenregelung codiert werden und anschließend die Grundeinstellung der Scheinwerfer durchgeführt werden → Heft18.1.

29 -	Schrauben zur Befestigung für Leistungsmodul für Scheinwerfer

1,3 Nm

30 -	Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-

Master-Steuergerät vom Leistungsmodul für Scheinwerfer -J667-/-J668-

aus- und einbauen → Kapitel

codieren → Kapitel
