Volkswagen Touran Reparaturanleitung :: Montageübersicht

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Verglasung, Fensterbetätigung / Türscheibe vorn / Montageübersicht

Hinweis

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten.

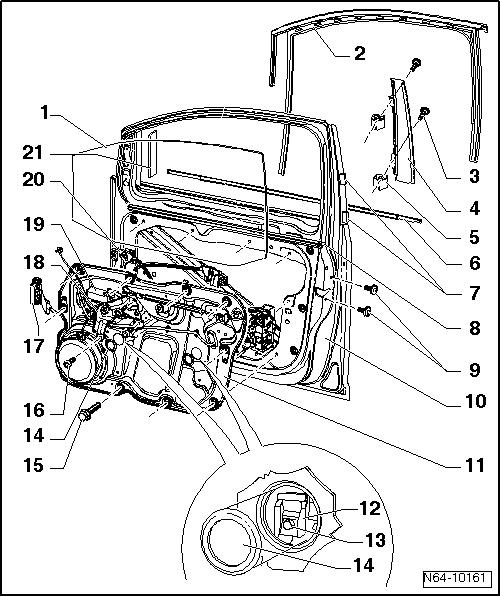

Montageübersicht

1 -	Türscheibe

aus- und einbauen → Kapitel

2 -	Fensterführung

auf dem Flansch aufgesteckt

aus- und einbauen → Kapitel

3 -	Kreuzschlitzschraube

2 Stück

2 Nm

4 -

Blende

ausbauen → Kapitel

5 -	Federmutter

2 Stück

6 -	Fensterschachtabdichtung außen

auf dem Flansch aufgesteckt

ausbauen → Kapitel

7 -	Zwischenlage

zwischen Tür und Blende

8 -	Fensterschachtabdichtung innen

auf dem Flansch aufgesteckt

9 -

Schraube

für das Türschloss

2 Stück

20 Nm

10 -

Tür

aus- und einbauen → Kapitel

einstellen → Kapitel

11 -	Aggregateträger

aus- und einbauen → Kapitel

Fensterheber ist Bestandteil des Aggregateträgers

Der Fensterhebermotor ist von vorn an den Aggregateträger angeschraubt

12 -	Klemmbacken

2 Stück

13 -

Schraube

2 Stück

8 Nm

14 -	Abdeckkappe

2 Stück

15 -

Schraube

10 Stück

8 Nm

16 -

Schraube

3 Stück

8 Nm

für den Haltewinkel

17 -	Steckverbindung

an der Säule A

18 -

Haltebock

ausbauen → Kapitel

19 -	Motor für Fensterheber

aus- und einbauen → Kapitel

20 -	Fensterheber

Bestandteil des Aggregateträgers

21 -	Textiles Klebeband

Abmessungen: 250 mm x 20 mm
