Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kurbeltrieb, Kolben / Kolben und Pleuel / Kolben aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

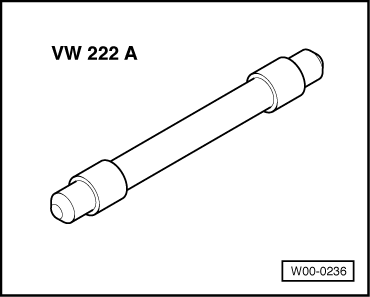

Dorn -VW 222 A-

Kolbenringspannband, handelsüblich

Ausbauen

Motor am Motor- und Getriebehalter befestigt → Kapitel

-	Zylinderkopf ausbauen → Rep.-Gr. 15 "Zylinderkopf, Ventiltrieb"

-	Für den Wiedereinbau Einbaulage und Zugehörigkeit der Pleuellagerdeckel zum Pleuel kennzeichnen → Kapitel.

-	Pleuellagerdeckel losschrauben.

-	Kolben mit Pleuel nach oben herausziehen.

Hinweis

Bei Schwergängigkeit des Kolbenbolzens erwärmen Sie den Kolben auf etwa 60 C.

-	Sicherungsring aus dem Kolbenbolzenauge abnehmen.

-	Kolbenbolzen mit dem Dorn -VW 222 A- austreiben.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

Anzugsdrehmomente → Kapitel.

Hinweis

Ersetzen Sie Schrauben, die mit Weiterdrehwinkel festgezogen werden.

-	Laufflächen der Lagerschalen einölen.

-	Kolben mit Kolbenringspannband einbauen.

Einbaulage:

Kolben → Abb..

Lagerschalen in den Pleueln → Abb..

-	Pleuellagerdeckel nach Kennzeichnung einbauen.

-	Zylinderkopf einbauen → Rep.-Gr. 15 "Zylinderkopf, Ventiltrieb".

Kolben aus- und einbauen
