Volkswagen Touran Reparaturanleitung :: Fahrzeuge bis KW 21/09

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Zusatzheizung Thermo Top V in Stand setzen / Funkempfänger für Zusatzwasserheizung -R149- aus- und einbauen / Fahrzeuge bis KW 21/09

Ausbauen

-	Bauen Sie die rechte Seitenverkleidung (im Kofferraum) aus → Rep.-Gr.70.

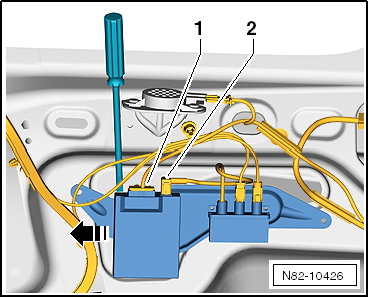

-	Ziehen Sie die Stecker -1- und -2- ab.

-	Hebeln Sie mit einem Schraubendreher die Lasche am Halter an und ziehen den Funkempfänger für Zusatzwasserheizung -R149- in -Pfeilrichtung- raus.

Einbauen

Hinweis

Achten Sie auf den richtigen Sitz der Stecker.

Der Funkempfänger für Zusatzwasserheizung -R149- muss hörbar einrasten.

Wird der Funkempfänger für Zusatzwasserheizung -R149- ersetzt, muss der Funkempfänger für Zusatzwasserheizung -R149- an die Zusatzwasserheizung mit dem Fahrzeugdiagnosetester in der "Geführten Fehlersuche" angepasst werden.
