Ausbauen

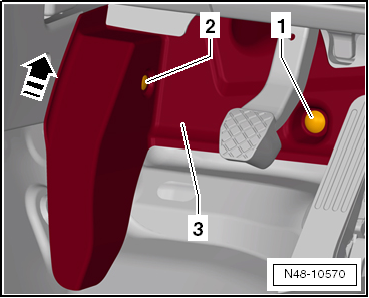

-	Mutter -1- abschrauben.

-	Stift -2- herausziehen und gesamten Clip ausbauen.

-	Fußraumverkleidung -3- in -Pfeilrichtung- nach oben schieben und herausnehmen.

-	Das Bremspedal vom Bremskraftverstärker trennen → Kapitel.

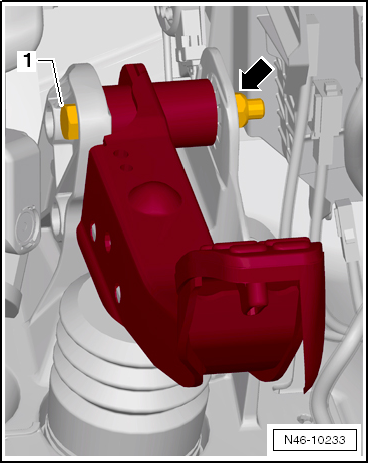

-	Schraube -1- für Bremspedal nach links ausbauen.

-	An der Mutter -Pfeil- gegenhalten.

-	Bremspedal herausnehmen.

Einbauen

-	Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

-	Das Bremspedal mit dem Bremskraftverstärker verclipsen → Kapitel.

Anzugsdrehmoment

Bauteil

Anzugsdrehmoment

Bremspedal an Lagerbock

Neue Mutter verwenden

25 Nm
