Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Schlauchklemmen bis Ø 25 mm -3094-

Funktion: Es schaltet bei Standheizbetrieb in den kleinen Kühlmittelkreislauf um. Ist das Absperrventil für Kühlmittel der Heizung -N279- stromlos, ist der große Kühlmittelkreislauf geöffnet.

Ausbauen

-	Bauen Sie die Motorabdeckung aus → Rep.-Gr.10.

-	Nehmen Sie die Stirnwand Mitte heraus → Rep.-Gr.50.

-	Steckverbindung am Absperrventil für Kühlmittel der Heizung -N279- trennen.

ACHTUNG!

Es besteht Gefahr durch Verbrühung.

Die Kühlmitteltemperatur kann bei einem warmen Motor über 100⁰ C liegen. Das Kühlsystem steht unter Druck.

Vor Reparaturen gegebenenfalls Druck und Temperatur abbauen.

-	Klemmen Sie die Kühlmittelschläuche mit den Schlauchklemmen bis Ø 25 mm -3094- ab.

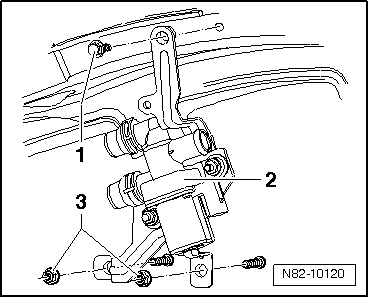

Absperrventil für Kühlmittel der Heizung -N279- für Fahrzeuge mit Benzinmotor aus- und einbauen

-	Trennen Sie die Kühlmittelschläuche vom Absperrventil für Kühlmittel der Heizung -N279-.

-	Drehen Sie die Befestigungsschraube -1- und die Befestigungsmuttern -3- (8 Nm) heraus.

-	Nehmen Sie das Absperrventil für Kühlmittel der Heizung -N279--2- von der Stirnwand.

Einbauen

-	Der Einbau erfolgt in umgekehrter Reihenfolge.
