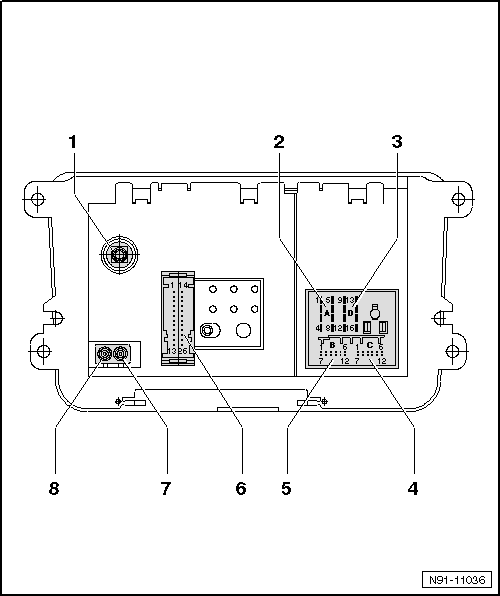

Übersicht über die Steckverbindungen am Radio

1 -	Antennenanschluss

Eingang Anschluss für Antenne DAB, optional

oder

Eingang Anschluss für Antenne SDARS für Fahrzeuge Nordamerika und Kanada

2 -	Mehrfachsteckverbindung A, 8fach, Lautsprecherausgänge

Kontaktbelegung → Kapitel

3 -	Mehrfachsteckverbindung D, 8fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

Kontaktbelegung → Kapitel

4 -	Mehrfachsteckverbindung C, 12fach, AUX-Ausgang Audio, Telefonsignaleingang

Kontaktbelegung → Kapitel

5 -	Mehrfachsteckverbindung B, 12fach, AUX-Eingang Audio, CD-Wechslersteuerung und CD-Audio-Eingangssignale

Kontaktbelegung → Kapitel

6 -	Mehrfachsteckverbindung 5, Audio und Video, 26fach

Kontaktbelegung → Kapitel

7 -	Antennenanschluss

Eingang Anschluss für Antenne AM/FM

8 -	Antennenanschluss

Eingang Anschluss für Antenne FM 2

Mehrfachsteckverbindung 1, 8fach, Lautsprecherausgänge

1 -	Lautsprecher hinten rechts, plus

2 -	Lautsprecher vorn rechts, plus

3 -	Lautsprecher vorn links, plus

4 -	Lautsprecher hinten links, plus

5 -	Lautsprecher hinten rechts, minus

6 -	Lautsprecher vorn rechts, minus

7 -	Lautsprecher vorn links, minus

8 -	Lautsprecher hinten links, minus

Mehrfachsteckverbindung 1, 8fach, Lautsprecherausgänge

Mehrfachsteckverbindung 2, 8fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

9 -

Can High

10 -

Can Low

11 -	Display Versorgungsspannung, geschaltet, plus

12 -	Minusanschluss, Kl.31

13 -	Display Can Bus, minus

14 -	Display Can Bus, plus

15 -	Plusanschluss, Kl.30

16 -	Steuersignal für Diebstahlsicherung, SAFE

Mehrfachsteckverbindung 2, 8fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

Mehrfachsteckverbindung 3, 12fach, AUX-Ausgang Audio, Telefonsignaleingang

1 -	Mikrofon Eingang, minus

2 -	AUX Ausgang, Audio, plus, rechts

3 -	AUX Ausgang, Audio, minus

4 -	Mikrofon Ausgang, minus

5 -	Telefon NF-Signaleingang, links, minus

6 -	Telefon NF-Signaleingang, rechts, minus

7 -	Mikrofon Eingang, plus

8 -	AUX Ausgang, Audio, plus, links

9 -	Mikrofon Ausgang, plus

10 -	Telefonstummschaltung

11 -	Telefon NF-Signaleingang, links, plus

12 -	Telefon NF-Signaleingang, rechts, plus

Mehrfachsteckverbindung 3, 12fach, AUX-Ausgang Audio, Telefonsignaleingang

Mehrfachsteckverbindung 4, 12fach, AUX-Eingang Audio, CD-Wechslersteuerung und CD-Audio-Eingangssignale

1 -	AUX Eingang, Audio, plus, links

2 -	AUX Eingang, Audio, minus

3 -	CD-Wechsler, Audio, minus

4 -	CD-Wechsler, Spannungsversorgung, plus

5 -	nicht belegt

6 -	CD-Wechsler, Bus DATA OUT

7 -	AUX Eingang, Audio, plus, rechts

8 -	CD-Wechsler, linker Kanal Audio, plus

9 -	CD-Wechsler, rechter Kanal Audio, plus

10 -	CD-Wechsler, Steuersignal

11 -	CD-Wechsler, Bus DATA IN

12 -	CD-Wechsler, Bus CLOCK

Mehrfachsteckverbindung 4, 12fach, AUX-Eingang Audio, CD-Wechslersteuerung und CD-Audio-Eingangssignale

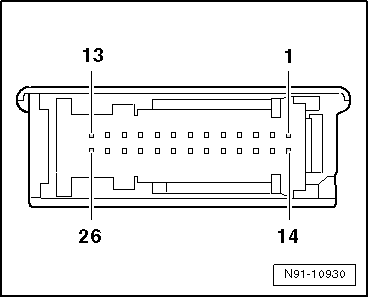

Mehrfachsteckverbindung 5, Audio und Video, 26fach

1 -	reserviert für Protokoll Debug RX

2 -	reserviert für Protokoll Debug TX

3 -	nicht belegt

4 -	nicht belegt

5 -	Videosignalausgang NF, rechts

6 -	Videosignalausgang, Abschirmungsmasse

7 -	Videosignalausgang, Synchronisation vertikal und horizontal

8 -	Videosignalausgang, grün

9 -	nicht belegt

10 -	Videosignaleingang NF, rechts

11 -	Videosignaleingang, Abschirmungsmasse

12 -	Videosignaleingang, Synchronisation vertikal und horizontal

13 -	Videosignaleingang, grün

14 -	nicht belegt

15 -	nicht belegt

16 -	nicht belegt

17 -	Videosignalausgang NF, minus

18 -	Videosignalausgang NF, links

19 -	Videosignalausgang, RGBS, minus

20 -	Videosignalausgang, blau

21 -	Videosignalausgang, rot

22 -	Videosignaleingang NF, minus

23 -	Videosignaleingang NF, links

24 -	Videosignaleingang, RGBS, minus

25 -	Videosignaleingang, blau

26 -	Videosignaleingang, rot

Mehrfachsteckverbindung 5, Audio und Video, 26fach
