Volkswagen Touran Reparaturanleitung :: Türinnendichtung aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Türinnendichtung. Der Aus- und Einbau der rechten Türinnendichtung ist sinngemäß daraus abzuleiten.

Ausbauen

-	Bauen Sie die zum Ausbau der Türinnendichtung notwendigen Säulenverkleidungen → Karosserie Montagearbeiten Innen; Rep.-Gr.70

-	Bauen Sie die Einstiegsleiste → Karosserie Montagearbeiten Innen; Rep.-Gr.68 aus.

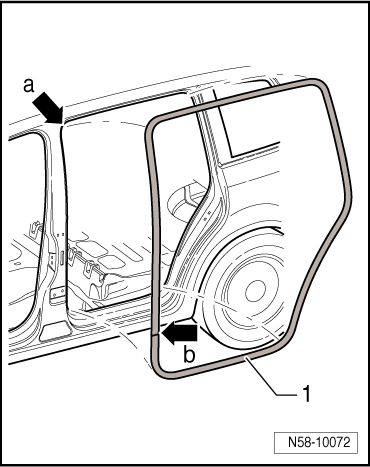

-	Ziehen Sie die Türinnendichtung -1- vom Karosserieflansch ab.

Einbauen

-	Richten Sie die Türinnendichtung mit der Vulkanisationsstelle -Pfeil b- zur Höhe des unteren Scharniers aus.

-	Beginnen Sie im oberen Radius -Pfeil a- des Türausschnittes mit dem Einbauen der Türinnendichtung .
