Volkswagen Touran Reparaturanleitung :: Montageübersicht - Kraftstofffilter, Motorkennbuchstaben CAYC, CAYB

Volkswagen Touran Reparaturanleitung / Kraftstoffversorgung - Dieselmotoren / Kraftstoffversorgung, Gas, Betätig / Kraftstofffilter / Montageübersicht - Kraftstofffilter, Motorkennbuchstaben CAYC, CAYB

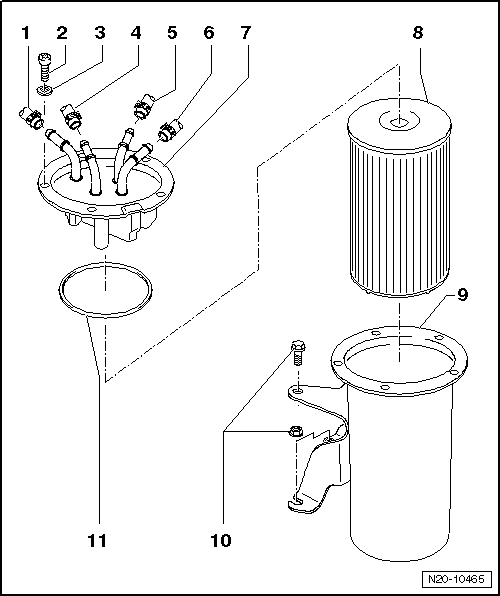

Montageübersicht - Kraftstofffilter, Motorkennbuchstaben CAYC, CAYB

1 -	Vorlaufleitung

Vom Kraftstoffbehälter

Auf festen Sitz achten

weiß bzw. weiße Markierung

2 -

5 Nm

3 -

Scheibe

4 -	Rücklaufleitung

Zum Kraftstoffbehälter

Auf festen Sitz achten

blau bzw. blaue Markierung

5 -	Vorlaufleitung

Zur Hochdruckpumpe

weiß bzw. weiße Markierung

Auf festen Sitz achten

6 -	Rücklaufleitung

Von der Hochdruckpumpe

blau bzw. blaue Markierung

Auf festen Sitz achten

7 -	Kraftstofffilter-Oberteil

8 -	Wechselfilter

9 -	Kraftstofffilter-Unterteil

10 -

10 Nm

11 -

Dichtring

ersetzen
