Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Prüfeinrichtungen und Werkzeuge / Werkzeuge und Materialien, die Sie im Fachhandel erhalten

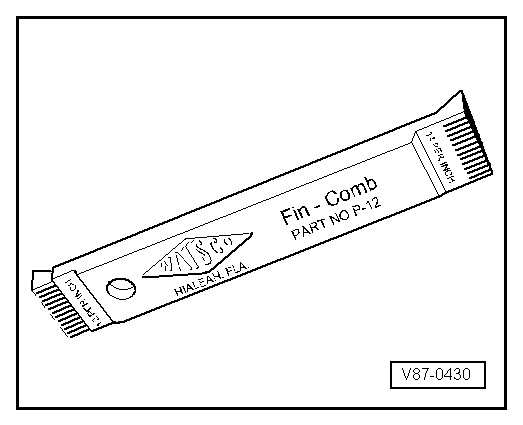

Lamellenkamm

Werkzeuge und Materialien, die Sie im Fachhandel erhalten

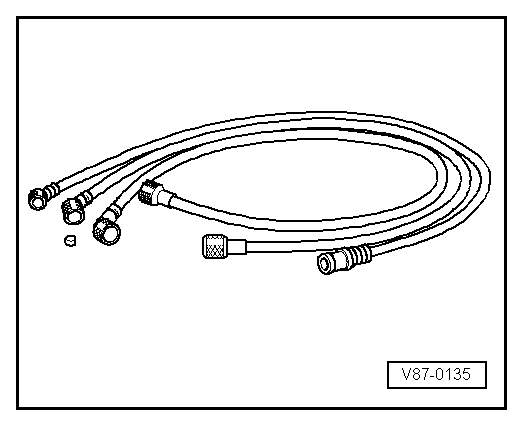

Befüllschläuche

Gewinde 5/8"-18 UNF

Hinweis

Verschiedenfarbige Befüllschläuche verwenden, 1800 mm lang.

Ventilöffner und Ersatzdichtungen bereithalten.

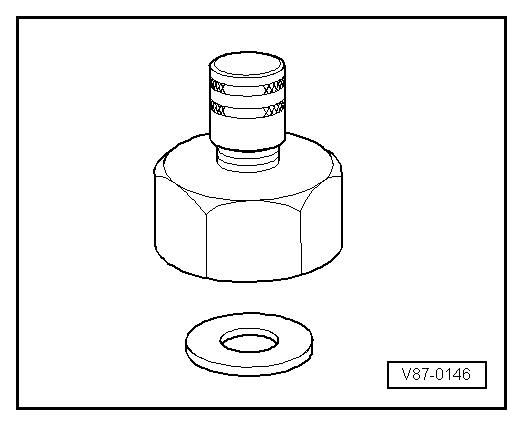

Flaschenanschlussstück für Druckflasche für Kältemittel mit Dichtring, Schnellverschlussanschluss oder Gewindeanschluss 5/8''-18 UNF

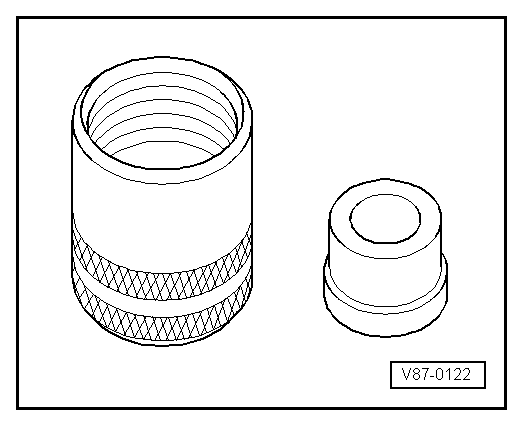

Ventilkappen mit Ersatzdichtungen (für Gewinde 5/8''-18 UNF)

Dichtungen können auch für Befüllschläuche verwendet werden.

Manometerbatterie mit Druckminderer für Stickstoff (maximaler Reduzierdruck: 15 bar)

1 -	Manometerbatterie mit Druckminderer

2 -	Druckschlauch (Innendurchmesser 5 mm, Länge 2 m) mit Schlaucharmaturen

3 -	Stickstoffflasche

4 -	Schlaucharmatur

Hinweis

Schlaucharmaturen zum Anschließen an den Adaptersatz für Kältemittelkreislauf -V.A.G 1785- mit Gewinde 5/8"-18 UNF oder für Schnellkupplungsadapter der Serviceanschlüsse zum Kältemittelkreislauf.

Schnellkupplungsadapter für Serviceanschlüsse

Hochdruckseite mit Nennweite 16 mm

Niederdruckseite mit Nennweite 13 mm

Hinweis

Diese Schnellkupplungen gehören zum Lieferumfang der Klimaservice-Station.
