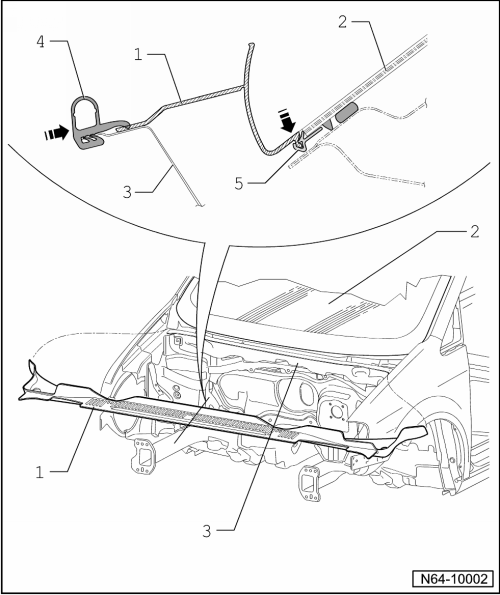

Wasserkastenabdeckung Montageübersicht

1 -	Wasserkastenabdeckung

ausbauen → Kapitel

einbauen → Kapitel

2 -	Frontscheibe

3 -	Wasserkasten Stirnwand

4 -

Dichtung

5 -	Einfassprofil

Wasserkastenabdeckung ausbauen

Wasserkastenabdeckung ausbauen

-	Wischerarme abschrauben → Elektrische Anlage; Rep.-Gr.92

-	Ziehen Sie die Dichtung -4- auf der gesamten Länge von der Wasserkasten Stirnwand -3- ab.

-	Ziehen Sie die Wasserkastenabdeckung -1- von rechts beginnend vorsichtig nach oben aus dem Einfassprofil -5- heraus.

Wasserkastenabdeckung einbauen

Wasserkastenabdeckung einbauen

-	Sprühen Sie das Einfassprofil -5- mit Seifenlauge ein damit Sie die Wasserkastenabdeckung -1- leichter eindrücken können.

-	Setzen Sie die Wasserkastenabdeckung -1- auf das Einfassprofil -5- und von der Mitte beginnend mit leichtem Druck in das Einfassprofil clipsen.

-	Montieren Sie die Dichtung -4- und Scheibenwischer.

Hinweis

Bei neuen Frontscheibe ist im Einfassprofil ein Einleger montiert. Vor Einbau der Wasserkastenabdeckung ist dieser Einleger zu entfernen.
