Die Steckdose für Anhängerbetrieb nach Herstellerangaben mit dem Bordnetz des Zugwagens verbinden.

Beim Einbau die entsprechenden Stromlaufpläne bzw. die Einbauanleitung des Herstellers der Anhängevorrichtung beachten.

"7-polige" Steckdose für Anhängerbetrieb

Wenn bei einer "7-poligen" Steckdose für Anhängerbetrieb mehr als die dafür vorgesehenen elektrischen Verbraucher angeschlossen werden sollen, muss eine zweite "7-polige" Steckdose montiert werden. Die Belegung ist dann nach DIN ISO 1724 wie folgt auszuführen:

1 - Blinkleuchte links

2 - Nebelschlussleuchte

3 - Masse

4 - Blinkleuchte rechts

5 - Fahrleuchte, Umrissleuchte, Kennzeichenleuchte rechts

6 - Bremslicht

7 - Fahrleuchte, Umrissleuchte, Kennzeichenleuchte links

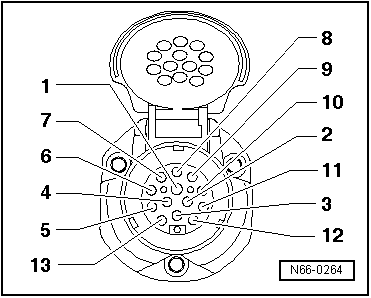

"13-polige" Steckdose für Anhängerbetrieb

Über die "13-polige" Steckdose für Anhängerbetrieb können Rückfahrleuchte, "Dauerstrom" und Ladeleitung am Anhänger genutzt werden. Wenn z. B. Fahrradträger montiert oder Wohnwagen gezogen werden sollen, wird empfohlen, immer eine "13-polige" Steckdose für Anhängerbetrieb zu verwenden.

Die Belegung ist nach DIN ISO 11446 wie folgt auszuführen:

1 - Blinkleuchte links

2 - Nebelschlussleuchte

3 - Masse für Stromkreis 1 bis 8

4 - Blinkleuchte rechts

5 - Fahrleuchte rechts

6 - Bremslicht

7 - Fahrleuchte links

8 - Rückfahrleuchte

9 - Klemme 30 (Dauerplus)

10 - Klemme 15 (Batterieladen im Anhänger)

11 - frei

12 - frei

13 - Masse für Klemme 15/30
