Volkswagen Touran Reparaturanleitung :: Spannungsversorgung der Kraftstoffpumpe -G6- prüfen, Motorkennbuchstaben CAYC, CAYB

Volkswagen Touran Reparaturanleitung / Kraftstoffversorgung - Dieselmotoren / Kraftstoffversorgung, Gas, Betätig / Kraftstoffpumpe / Spannungsversorgung der Kraftstoffpumpe -G6- prüfen, Motorkennbuchstaben CAYC, CAYB

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Handmultimeter -V.A.G 1526D-

Strommesszange -V.A.G 1526B/2-

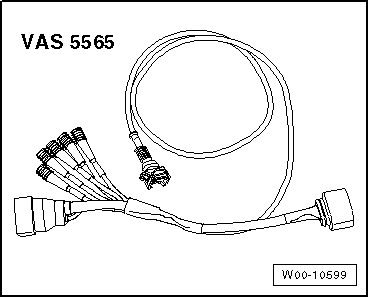

Adapter für Messtechnik/DSO (5-polig) -VAS 5565-

Prüfbedingungen

Die Sicherungen müssen in Ordnung sein.

Die Batteriespannung muss mindestens 12 V betragen, ggf. Batterie-Ladegerät anschließen.

Alle elektrischen Verbraucher wie z. B. Licht und Heckscheibenheizung müssen ausgeschaltet sein.

-	Den rechten und mittleren Sitz der zweiten Sitzreihe herausnehmen.

-	Lösen Sie den Teppich unter den Sitzen und klappen Sie ihn nach hinten. → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

-	Bauen Sie die Abdeckung von der Kraftstofffördereinheit aus → Kapitel.

-	Schalten Sie die Zündung ein. Kraftstoffpumpe muss hörbar für ca. 2 Sekunden anlaufen.

-	Schalten Sie die Zündung aus.

Läuft die Kraftstoffpumpe nicht an:

-	Stecker vom Flansch der Kraftstofffördereinheit abziehen.

-	Schließen Sie den Adapter für Messtechnik/DSO (5-polig) -VAS 5565- zwischen dem Stecker und dem Flansch an.

Spannungsversorgung der Kraftstoffpumpe -G6- prüfen, Motorkennbuchstaben CAYC, CAYB

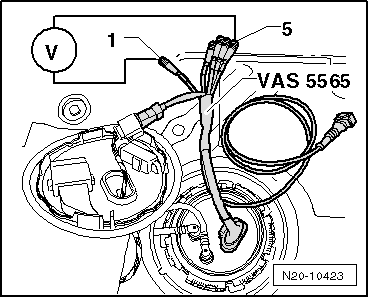

-	Handmultimeter -V.A.G 1526D- an die Prüfkontakte -1- und -5- des Adapters anschließen.

-	Schließen Sie den Fahrzeugdiagnosetester an und führen Sie die Geführte Funktion "Kraftstoffpumpe ansteuern (Kraftstoffpumpe prüfen)" durch.

Hinweis

Die Kraftstoffpumpe wird nun für 30 Sekunden angesteuert.

-	Spannungswert am Handmultimeter -V.A.G 1526D- ablesen: Sollwert ca. Batteriespannung.

Liegt keine Spannung an:

-	Ansteuerung des Kraftstoffpumpenrelais und Leitungen auf Unterbrechung und Kurzschluss prüfen. → Fahrzeugdiagnosetester

Spannungsversorgung i. O.

-	Kraftstofffördereinheit ausbauen → Kapitel.

-	Prüfen sie, ob die elektrischen Leitungen zwischen Flansch und Kraftstoffpumpe angeschlossen sind und Durchgang haben.

Ist keine Leitungsunterbrechung festzustellen:

-	Kraftstofffördereinheit ersetzen → Kapitel.
