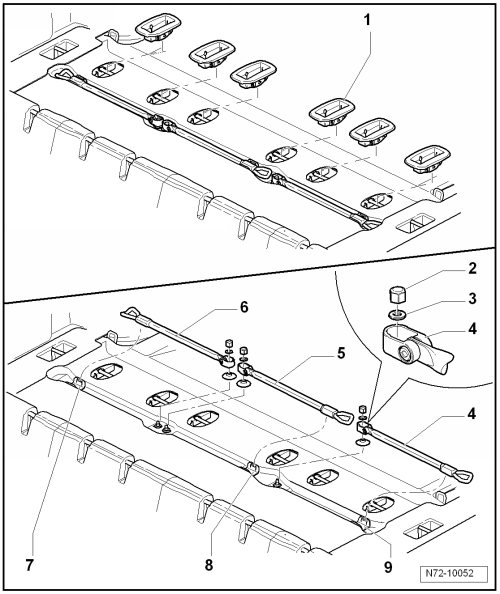

Die Abbildung zeigt das Sitzverankerungssystem "Lock 2000", beim -system "Ballfix" sind die sechs Blenden -1- nicht verbaut. Der Aus- und Einbau der Sicherungsstangen ist identisch. |
- | Hebeln Sie die sechs Blenden -1- mit einem Schraubendreher aus den Aufnahmen heraus. |
- | Schrauben Sie die Mutter -2- (8 Nm) ab und entfernen Sie die Unterlegscheibe -3-. |
- | Nehmen Sie die linke Sicherungsstange -4- aus dem Fahrzeug heraus. |
- | Demontieren Sie, wie beschrieben, die mittlere- -5- und rechte Sicherungsstange -6-. |
- | Entfernen Sie die Blenden -7-, -8- und -9-. |
Einbauen
- | Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
Montageübersicht - Ölfiltergehäuse
ACHTUNG!
Die Gummidichtungen Punkt 8 und 11, dürfen nicht
eingeölt werden. Die Dichtungen für die Kühlflüssigkeit
würden sonst aufquellen.
...
2K-HS-Nass-in-Nass-Füller
Benennung:
2K-HS-Nass-in-Nass-Füller -LVM 013 008 A4-, Farbe hellgrau
2K-HS-Nass-in-Nass-Füller -LVM 013 905 A4-, Farbe schwarz
Ausgabe 03.2015
...
