Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Schließzylinder. Der Aus- und Einbau des linken Schließzylinder ist sinngemäß daraus abzuleiten.

Ausbauen

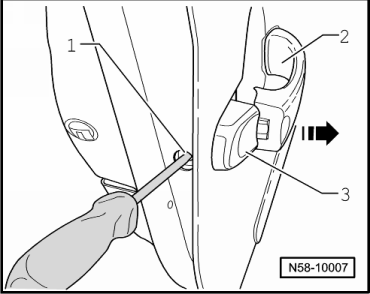

-	Hebeln Sie Abdeckkappen vor den Schrauben -1- heraus.

-	Ziehen Sie den Türgriff -2- in -Pfeilrichtung- und drehen Sie die Schraube -1- mit Druck auf den Steckschlüssel -T 10072- soweit heraus, bis sich das Schließzylindergehäuse -3- herausziehen lässt.

Hinweis

Bei einigen Fahrzeugen des Modelljahres 2004 kann ein zu weites Herausdrehen der Schraube zur Folge haben, dass sich der Arretierungsbügel vom Lagerbügel löst und in die Tür fällt.

-	Arretierungsbügel auf Lagerbügel befestigen → Kapitel

-	Ziehen Sie das Schließzylindergehäuse -3- im rechten Winkel zur Tür aus dem Lagerbügel des Türgriffes heraus.

Einbauen

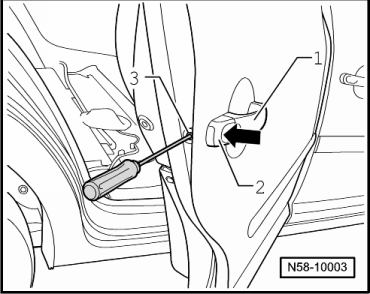

-	Stecken Sie das Schließzylindergehäuse -2- im rechten Winkel in den Lagerbügel des Türgriffes.

Der Türgriff -1- darf nur leicht am Türaußenblech anliegen.

-	Schrauben Sie nun mit dem Steckschlüssel -T 10072- die Schraube -3- in den Lagerbügel hinein.

Mit einem gut hörbarem Klicken rastet der Türgriff wieder in das Schließzylindergehäuse ein.

Hinweis

Während der Montage muss das Schließzylindergehäuse an das Türaußenblech angedrückt werden. Der Türgriff liegt nur leicht am Türaußenblech an.

-	Anschließend ist in umgekehrter Reihenfolge wie beim Ausbau vorzugehen.

Anschließend ist bei geöffneter Tür unbedingt eine Funktionsprüfung durchzuführen, da bei nicht korrekter Einstellung und Verclipsung des Bowdenzuges die Tür nicht geöffnet werden kann.
