Volkswagen Touran Reparaturanleitung :: Schalthebel und Schaltgehäuse in Stand setzen (bis 10.06)

  Hinweis

Lagerstellen und Gleitflächen fetten.
Fett für Schaltbetätigung über den → Elektronischen Teilekatalog (ETKA) zuordnen.

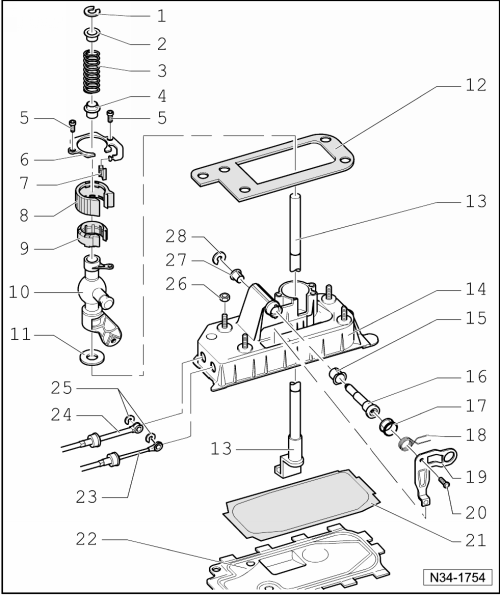

Schalthebel und Schaltgehäuse in Stand setzen (bis 10.06)

1 -  Sicherungsscheibe
aus- und einbauen → Abb.
2 -  Buchse
3 -  Druckfeder
4 -  Buchse
5 -  Torx-Schraube, 5 Nm
6 -  Deckel
7 -  Dämpfung
8 -  Dämpfung
9 -  Lagerschale
10 -  Schalthebelführung
11 -  Dämpferscheibe
12 -  Dichtung
zwischen Schaltgehäuse und Unterboden
selbstklebend
auf Schaltgehäuse kleben
13 -  Schalthebel
14 -  Schaltgehäuse
15 -  Lagerbuchse
16 -  Lagerbolzen
17 -  Führungsbuchse
18 -  Druckfeder
einbauen → Abb.
19 -  Wählwinkel
20 -  Torx-Schraube, 5 Nm
21 -  Dichtung
immer ersetzen
22 -  Bodenplatte
zum Abbauen Laschen aufbiegen
immer ersetzen
23 -  Wählseilzug
an Wählwinkel
ab- und anbauen → Abb.
24 -  Schaltseilzug
von der Schalthebelführung abbauen und an die Schalthebelführung anbauen → Abb.
25 -  Sicherungsscheibe
immer ersetzen
26 -  Sechskantmutter M 8, 25 Nm; Sechskantmutter M 6, 8 Nm
4 Stück
27 -  Lagerbuchse
passt nur in einer Stellung
28 -  Sicherungsscheibe
immer ersetzen

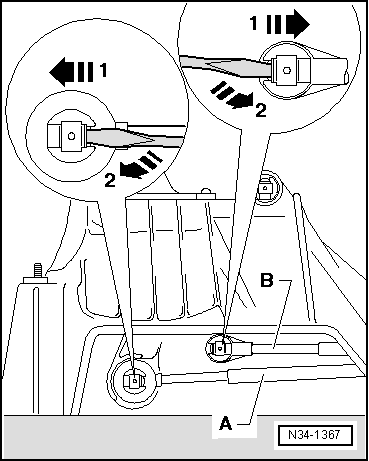

Wählseilzug und Schaltseilzug ab- und anbauen
Sicherungsscheibe vom Schaltseilzug -A- und Wählseilzug -B- abbauen.
Dazu die Lasche mit einem Schraubendreher anheben -Pfeil 1- und Sicherungsscheibe abdrücken -Pfeil 2-.
Schaltseilzug -A- von der Aufnahme des Schalthebels abnehmen.
Wählseilzug -B- von der Aufnahme des Wählwinkels abnehmen.
  Schalthebel und Schaltgehäuse in Stand setzen (bis 10.06)

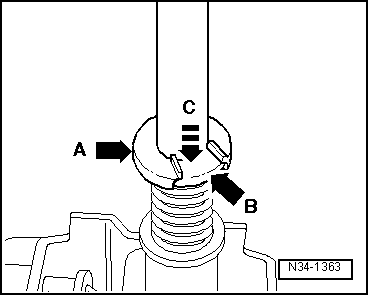

Sicherungsscheibe aus- und einbauen
Zum Aus- und Einbau der Sicherungsscheibe -Pfeil A- Distanzbuchse -Pfeil B- mit einem Schraubendreher bis Anschlag in -Pfeilrichtung C- drücken und Sicherungsscheibe abziehen.
  Hinweis

Buchse beim Herunterdrücken nicht verkanten.
Aufnahmeschlitz im Schalthebel für die Sicherungsscheibe muss sichtbar sein.
Feder vorsichtig entspannen.
  Schalthebel und Schaltgehäuse in Stand setzen (bis 10.06)

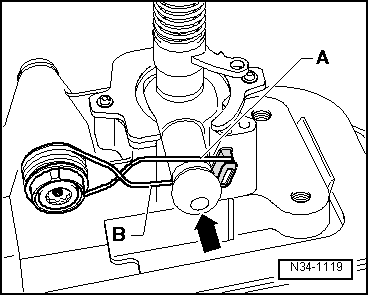

Einbau der Druckfeder
Setzen Sie die Druckfeder so ein, dass der Steg -A- oberhalb des Zapfens -Pfeil- anliegt.
Danach ziehen Sie den Steg -B- so weit herunter, dass er auf die Unterseite des Zapfens -Pfeil- gelangt.
  Schalthebel und Schaltgehäuse in Stand setzen (bis 10.06)
