Volkswagen Touran Reparaturanleitung :: Schalthebel und Schaltgehäuse in Stand setzen (ab 11.06)

Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Getriebe mech. - Betät., Diffsperre / Schaltbetätigung in Stand setzen / Schalthebel und Schaltgehäuse in Stand setzen (ab 11.06)

  Hinweis

Lagerstellen und Gleitflächen fetten.
Fett für Schaltbetätigung über den → Elektronischen Teilekatalog (ETKA) zuordnen.
Schaltbetätigung zerlegen und zusammenbauen. → Kapitel

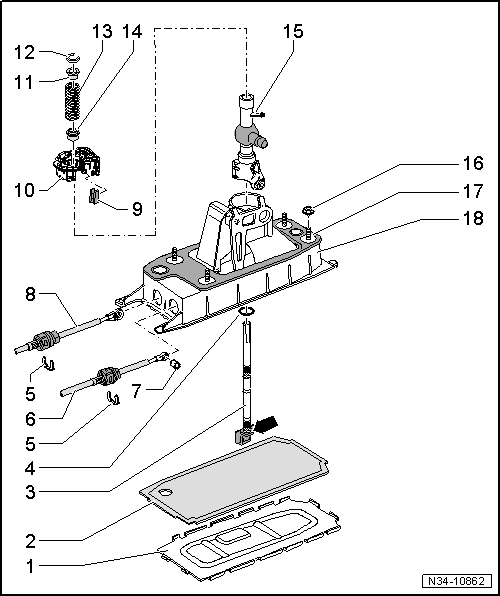

Schalthebel und Schaltgehäuse in Stand setzen (ab 11.06)

1 -  Bodenplatte
zum Abbauen Laschen aufbiegen
immer ersetzen
2 -  Dichtung
immer ersetzen
3 -  Schalthebel
kann bei eingebauter Schalthebelführung → Pos. aus- und eingebaut werden
4 -  Dämpferscheibe
bis Anschlag -Pfeil- auf den Schalthebel schieben
5 -  Sicherungsscheibe
bei Demontage Seilzüge nicht beschädigen
immer ersetzen
6 -  Wählseilzug
vom Wählwinkel abhebeln
auf den Wählwinkel innerhalb der Schaltbetätigung aufdrücken
Einbaulage → Kapitel
7 -  Buchse
8 -  Schaltseilzug
von der Schalthebelführung abhebeln
auf die Schalthebelführung innerhalb der Schaltbetätigung aufdrücken
Einbaulage → Kapitel
9 -  Dämpfung
10 -  Lagerschale
wird beim Ausbau beschädigt
immer ersetzen
11 -  Buchse
12 -  Sicherungsscheibe
aus- und einbauen → Abb.
13 -  Druckfeder
14 -  Buchse
15 -  Schalthebelführung
16 -  Sechskantmutter M 8, 25 Nm; Sechskantmutter M 6, 8 Nm
4 Stück
17 -  Dichtung
zwischen Schaltgehäuse und Unterboden
selbstklebend
auf Schaltgehäuse kleben
18 -  Schaltgehäuse
mit Druckfeder und Wählwinkel
Druckfeder und Wählwinkel können nicht demontiert werden

Schaltbetätigung zerlegen und zusammenbauen

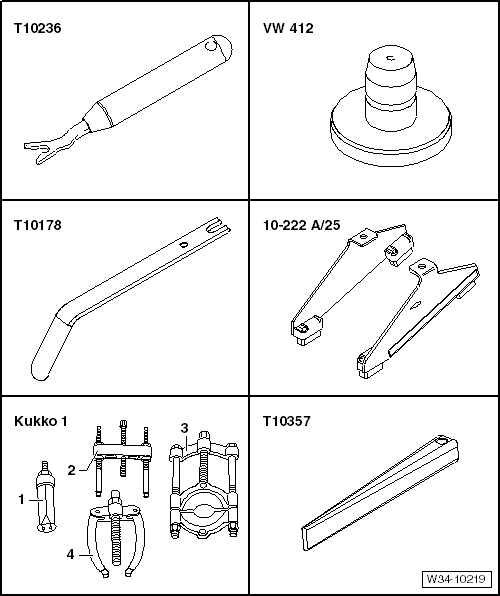

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Entriegelungswerkzeug -T10236-
Druckstempel -VW 412-
Montagewerkzeug -T10178-
Adapter -10 - 222 A /25-
- 2- = Gegenstütze z. B. von -Kukko - Baureihe 16
Keil -T10357-
  Schaltbetätigung zerlegen und zusammenbauen

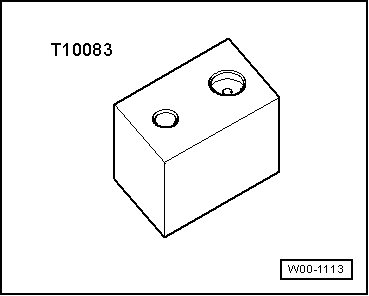

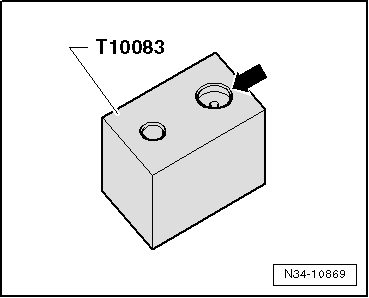

Einpressunterlage -T10083-
Zerlegen
-  Bauen Sie die Schaltbetätigung aus → Kapitel.
  Schaltbetätigung zerlegen und zusammenbauen

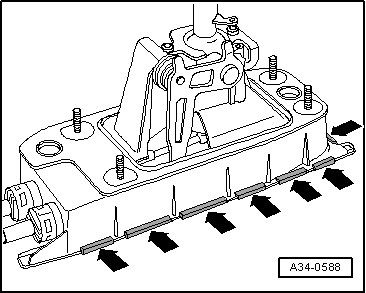

-  Biegen Sie die Laschen -Pfeile- der Bodenplatte für Schaltbetätigung mit einem Schraubendreher auf und nehmen Sie die Bodenplatte ab; (die Laschen im vorderen Bereich der Bodenplatte sind nicht abgebildet).
-  Nehmen Sie die Dichtung vom Schaltgehäuse ab.
-  Bauen Sie den Schaltseilzug und den Wählseilzug aus dem Schaltgehäuse aus → Kapitel.

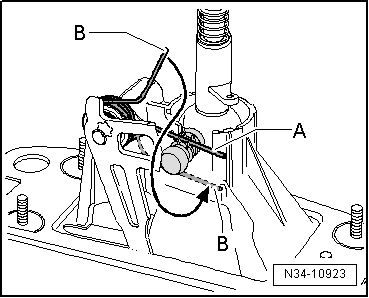

-  Heben Sie den oberen Schenkel -A- der Druckfeder über die Lasche des Wählwinkels.
  Schaltbetätigung zerlegen und zusammenbauen

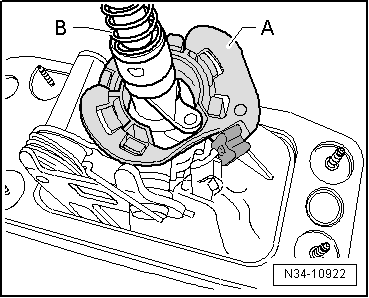

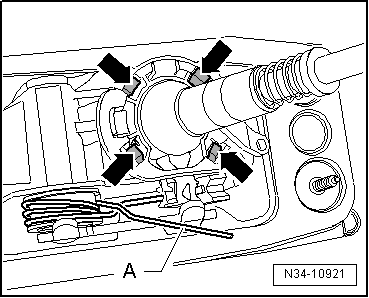

-  Drücken Sie mit einem Schraubendreher die Rasten, -Pfeile-, der Lagerschale in Richtung Lagerkugel der Schalthebelführung; ggf. Rasten abbrechen.
-  Lagerschale -A- mit Schalthebelführung -B- aus dem Schaltgehäuse heraushebeln.
  Schaltbetätigung zerlegen und zusammenbauen
-  Dann die Lagerschale von der Lagerkugel der Schalthebelführung abdrücken und entnehmen.

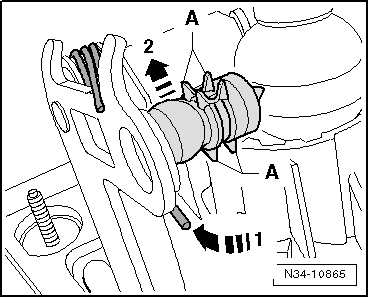

Beachten Sie bitte im weiteren Arbeitsablauf die Führungen -A-.
Sie dürfen nicht abbrechen.

-  Hebeln Sie den unteren Schenkel -Pfeil 1- der Druckfeder bis Anschlag auf den Absatz an den Wählwinkel.
  Schaltbetätigung zerlegen und zusammenbauen
-  Jetzt die Schalthebelführung bis Anschlag hochziehen und den Kugelzapfen aus dem Wählwinkel herausziehen -Pfeil 2-.
  Schaltbetätigung zerlegen und zusammenbauen

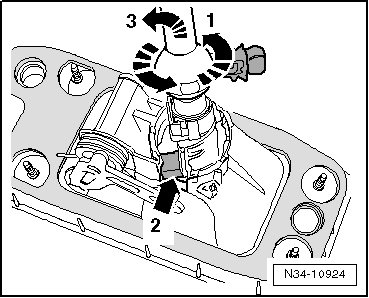

-  Drehen Sie dann die Schalthebelführung in -Pfeilrichtung 1-.
Der Zapfen -Pfeil 2- muss sich in der Aussparung des Schaltgehäuses befinden
-  Danach die Schalthebelführung mit Schalthebel in -Pfeilrichtung 3- herausschwenken.
Zusammenbauen

Vorsicht!
Der untere Schenkel der Druckfeder (-Pfeil 1- ⇒ Abb. oben) kann bei der weiteren Handhabung unkontrolliert von dem Absatz des Wählwinkels herunter schnellen.
-  Drücken Sie ihn deshalb vorsichtig von dem Absatz des Wählwinkels herunter.
Die Schenkel der Druckfeder verspannen sich dann "über Kreuz" mit einem lauten Geräusch.
-  Entspannen Sie die Schenkel -A- und -B-, indem Sie beide rechts herum drehen.
  Schaltbetätigung zerlegen und zusammenbauen
Die Schenkel -A- und -B- müssen in die entgegengesetzte Richtung zeigen.
  Schaltbetätigung zerlegen und zusammenbauen

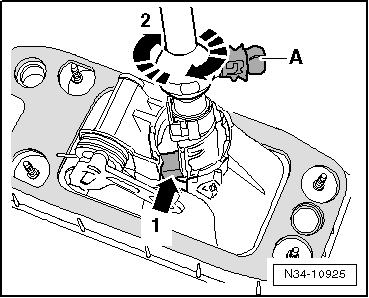

-  Setzen Sie die Schalthebelführung in das Schaltgehäuse ein.
Der Zapfen -Pfeil 1- befindet sich gerade noch in der Aussparung des Schaltgehäuses.
-  Drehen Sie die Schalthebelführung in -Pfeilrichtung 2-, bis sich der Kugelzapfen -A- über der Aussparung des Schaltgehäuses befindet.
  Schaltbetätigung zerlegen und zusammenbauen
-  Setzen Sie das Schaltgehäuse mit der Schalthebelführung in die größere Vertiefung -Pfeil- der Einpressunterlage -T10083-.
  Schaltbetätigung zerlegen und zusammenbauen
Die Schalthebelführung muss bis Anschlag aus dem Schaltgehäuse herausragen.
-  Legen Sie den Schenkel -A- der Druckfeder von oben in die Führung ein.
-  Ziehen Sie den Schenkel -B- der Druckfeder nach unten und legen Sie ihn neben die Führung (in Richtung Kugelkopf) ein.
  Hinweis

Zur besseren Darstellung ist der Wählwinkel nur teilweise abgebildet.
-  Nehmen Sie das Schaltgehäuse mit der Schalthebelführung vorsichtig von der Einpressunterlage -T10083- herunter.
  Schaltbetätigung zerlegen und zusammenbauen

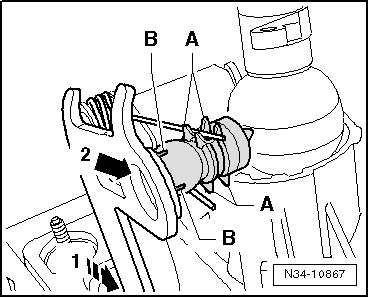

-  Bewegen Sie den Wählwinkel bis Anschlag nach hinten (entgegengesetzt der Aufnahmebohrungen für den Schaltseilzug - und für den Wählseilzug) -Pfeil 1-.
-  Fetten Sie den Kugelzapfen.
-  Drücken Sie den Kugelzapfen in den Wählwinkel -Pfeil 2-.
Die Führungen -A- und die Laschen -B- dürfen nicht beschädigt werden.
  Schaltbetätigung zerlegen und zusammenbauen
-  Setzen Sie das Schaltgehäuse mit der Schalthebelführung in die größere Vertiefung -Pfeil- der Einpressunterlage -T10083-.
  Schaltbetätigung zerlegen und zusammenbauen
Die Schalthebelführung muss bis Anschlag aus dem Schaltgehäuse herausragen.

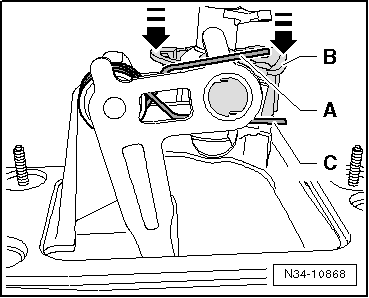

-  Heben Sie den oberen Schenkel -A- der Druckfeder über den Zapfen des Wählwinkels.
Verwenden Sie eine neue Lagerschale -B-.
-  Fetten Sie die Lagerschale und die Lagerkugel der Schalthebelführung.
-  Drücken Sie die Lagerschale bis Anschlag auf die Lagerkugel der Schalthebelführung auf.
-  Nehmen Sie das Schaltgehäuse von der Einpressunterlage -T10083- ab.
-  Setzen Sie den unteren Schenkel -C- der Druckfeder in die Führung ein.
-  Heben Sie den oberen Schenkel -A- der Druckfeder über den Zapfen des Wählwinkels in die Führung.
-  Drücken Sie die Lagerschale in das Schaltgehäuse ein, -Pfeile-.
Es müssen alle 4 Rasthaken einrasten.
-  Montieren Sie Schaltseilzug und Wählseilzug → Kapitel.
-  Bodenplatte anbauen

Vorsicht!
Beschädigungsgefahr von Schaltgehäuse und Bodenplatte.
Nur geringfügigen Druck auf das Schaltgehäuse ausüben.
  Schaltbetätigung zerlegen und zusammenbauen
-  Neue Dichtung auf die Bodenplatte auflegen.

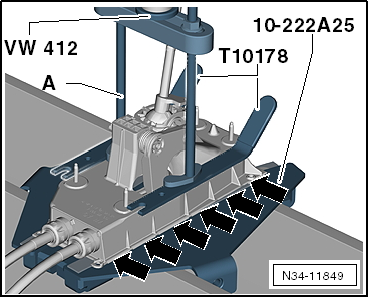

-  Bodenplatte befestigen, dazu die Laschen -Pfeile- umlaufend umbördeln (hier sind nur die Laschen im linken Bereich der Bodenplatte gekennzeichnet).
-  Die Laschen können mit dem Keil -T10357- gebördelt werden.
-  - A- = Gegenstütze z. B. von -Kukko- Baureihe 16
-  Bauen Sie die Schaltbetätigung ein → Kapitel.
  Schaltbetätigung zerlegen und zusammenbauen
