Volkswagen Touran Reparaturanleitung :: Radio Navigationssystem aus- und einbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Radio Navigationssystem "DX-R4" (Blaupunkt) / Radio Navigationssystem aus- und einbauen

Hinweis

Die Ersatzteilnummer für das Radio-Navigationssystem befindet sich auf einem Aufkleber am Gehäuse des Radio-Navigationssystems!

Wird das Radio-Navigationssystem ersetzt, so aktivieren Sie unbedingt die Diebstahlcodierung, → Bedienungsanleitung. Die neue Code-Nr. teilen Sie bitte dem Kunden mit.

Soll ein Radio-Navigationssystem von einem Fahrzeug in ein anderes Fahrzeug eingebaut werden, so achten Sie unbedingt darauf, dass die Radio-Navigationssysteme beider Fahrzeuge die gleiche ET-Nummer besitzen. Andernfalls kommt es zu Fehlfunktionen der Navigation, da die Einstellung des Drehwinkelsensors im Radio-Navigationssystem nicht zum Fahrzeug passt.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

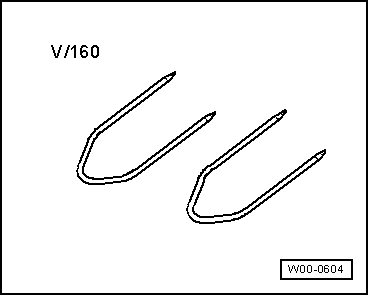

Entriegelungsbügel -V/160-

Ausbauen

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

-	Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

-	Nehmen Sie im Gerät verbliebene CD's ggf. heraus → Bedienungsanleitung.

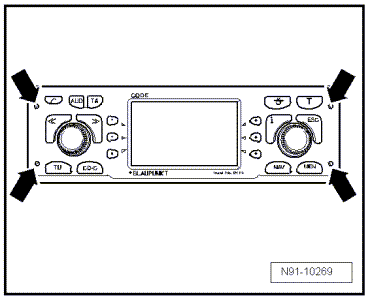

-	Stecken Sie die Entriegelungsbügel -V/160- links und rechts am Radio-Navigationssystem ein -Pfeile-, bis sie einrasten.

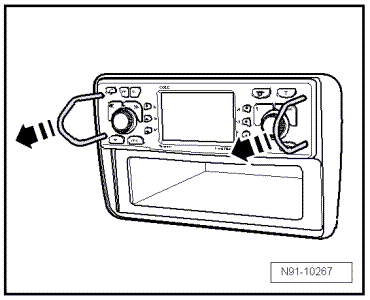

-	Ziehen Sie das Radio-Navigationssystem aus dem Einbauschacht heraus -Pfeile-.

-	Entriegeln Sie die Steckverbindungen auf der Geräterückseite und ziehen Sie diese ab.

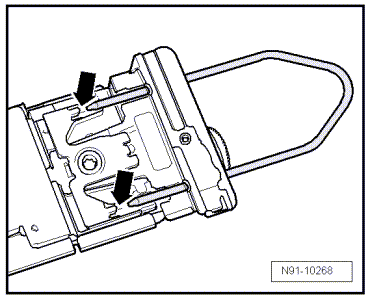

-	Drücken Sie auf beiden Seiten des Radio-Navigationssystems auf die Verrastung -Pfeil- und ziehen Sie die Entriegelungsbügel heraus.

Einbauen

-	Stecken sie die Steckverbindungen am Radio-Navigationssystem auf.

-	Schieben sie das Radio-Navigationssystem gerade in die Schalttafel ein.

Hinweis

Beim Einschieben des Radio-Navigationssystems drücken Sie bitte keinesfalls auf das Display oder die Bedientasten, da das Radio-Navigationssystem dabei Schaden nehmen könnte.

Das zum Radio-Navigationssystem zugehörige Adapterkabel für den Anschluss der Antennenleitung für die Navigation verwenden Sie bitte unbedingt mit, da ein korrekter Anschluss der Antennenleitung sonst nicht gewährleistet ist.

-	Falls ein neues Gerät eingebaut wurde, aktivieren Sie die Funktion der elektronischen Diebstahlsicherung, → Kapitel.

-	Deaktivieren Sie die Gerätesperrung durch die elektronische Diebstahlsicherung, → Kapitel.

-	Führen Sie die Anpassung für das Navigationssystem nach Neueinbau durch, → Kapitel.
