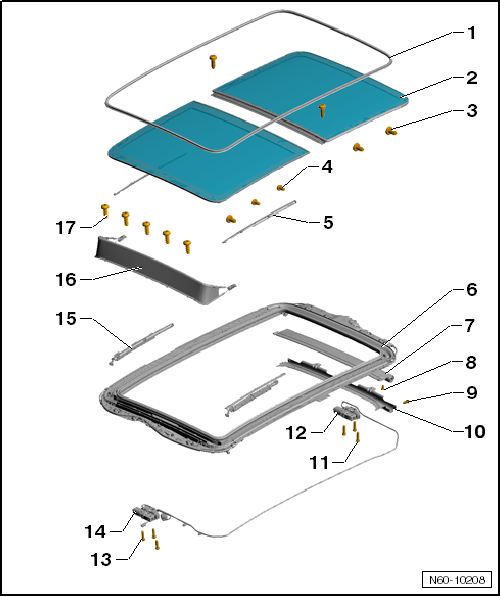

Panorama-Schiebedach - Montageübersicht

1 -	Außendichtung

ersetzen → Kapitel

2 -	Glasdeckel hinten

aus- und einbauen → Kapitel

einstellen → Kapitel

3 -

Schrauben

für den Glasdeckel hinten

6 Stück

5 Nm

4 -

Schrauben

für den Glasdeckel vorn

6 Stück

5 Nm

5 -

Blende

verdeckt die Schrauben des Glasdeckels vorn

6 -	Montagerahmen

Montageübersicht → Kapitel

aus- und einbauen → Kapitel

7 -	Sonnenschutzrollo

aus- und einbauen → Kapitel

8 -

Schraube

zur Befestigung der Abdeckung des Sonnenschutzrollos

2 Stück

3 Nm

9 -

Schraube

zur Befestigung der Abdeckung des Sonnenschutzrollos

2 Stück

2 Nm

10 -	Abdeckung Sonnenschutzrollo

11 -

Schraube

zur Befestigung des Motors des Sonnenschutzrollos

3 Stück

5 Nm

12 -	Motor für Sonnenschutzrollo

aus- und einbauen → Kapitel

Initialisierung → Kapitel

13 -

Schraube

zur Befestigung des Schiebedachmotors

3 Stück

5 Nm

14 -	Schiebedachmotor

aus- und einbauen → Kapitel

Initialisierung → Kapitel

15 -	Ausstellmechanik

aus- und einbauen → Kapitel

16 -	Windabweiser

aus- und einbauen → Kapitel

17 -

Schraube

zur Befestigung des Windabweisers

5 Stück

2 Nm

18 -	Glasdeckel vorn

aus- und einbauen → Kapitel

einstellen → Kapitel
