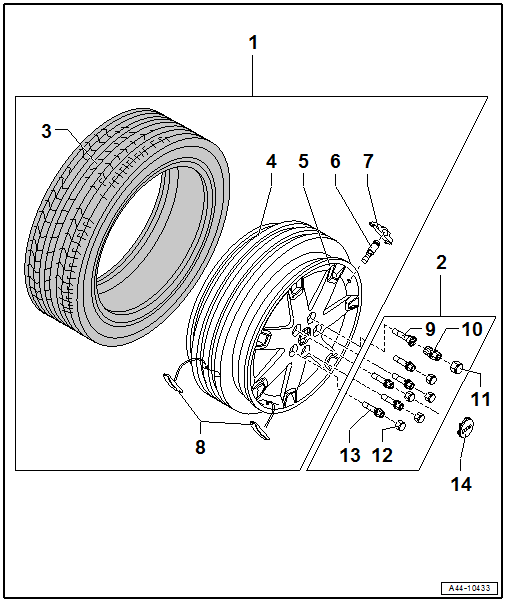

Montageübersicht - Rad, PAX

1 -

Rad

Rad montieren → Kapitel

2 -	Radschrauben

unterschiedliche Ausführungen → Kapitel

3 -	Pax- Reifen

Beschriftung auf der Seitenwand des Reifens → Kapitel

4 -

Stützring

5 -	Rad für Pax- Reifen

Montagehinweise beachten → Kapitel

6 -	Metallventilkörper

nur Ventil gemäß → ETKA verbauen

wird komplett geliefert

7 -	Radelektronik

Batterien müssen komplett ersetzt werden

Restlebensdauer, Temperatur, Luftdruck ist über Diagnose mit Fahrzeugdiagnose-, Mess- und Informationssystem -VAS 5051- auslesbar

Radelektronik System Beru → Kapitel

Radelektronik System Siemens → Kapitel

8 -	Klebeauswuchtgewichte

maximal 60 Gramm je Felge zulässig

Scheibenrad an der zu klebenden Stelle schmutz- und fettfrei reinigen

Schutzfolie abziehen

Auswuchtgewichte an dafür vorgesehene Flächen ankleben

9 -	Diebstahlhemmende Radschraube

Montagehinweise beachten → Kapitel

Handhabung → Abb.

10 -	Adapter für diebstahlhemmende Radschraube

auf Radschraube aufstecken → Abb.

11 -	Abdeckkappe für diebstahlhemmende Radschrauben

12 -	Abdeckkappen für Radschrauben

13 -	Radschrauben

Hinweis

darauf achten, dass die richtigen Radschrauben montiert werden → Elektronischen Ersatzteilkatalog "ETKA"

Montagehinweise beachten → Kapitel

14 -	Nabenabdeckung

aus- und einbauen → Kapitel
