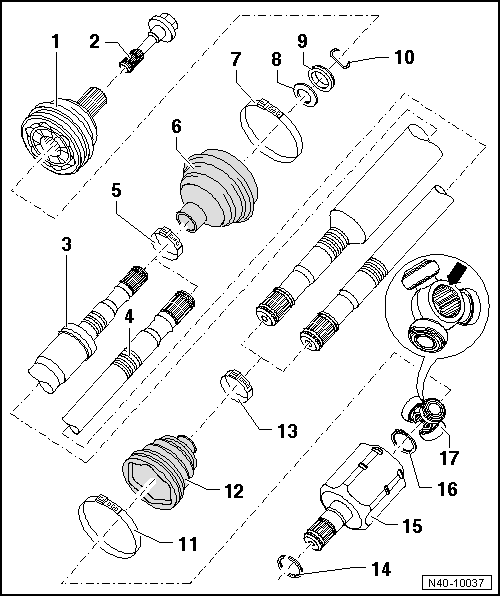

Montageübersicht: Gelenkwelle mit Tripodegelenk AAR2600i

1 -	Gleichlaufgelenk außen

nur komplett ersetzen

ausbauen → Anker

einbauen: Mit Plastikhammer auf die Welle auftreiben, bis eingefederter Sicherungsring ausfedert

prüfen → Kapitel

2 -

Schraube

unterschiedliche Ausführungen

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

Sechskantschraube = 200 Nm + 180 weiterdrehen

Sechskantschraube lösen und anziehen → Kapitel

ACHTUNG!

Es gibt 2 Arten der Zwölfkantschraube, mit und ohne Verrippung. Unterscheidungsmerkmal → Abb.

Beim Einbau der Zwölfkantschraube muss immer darauf geachtet werden, welche Zwölfkantschraube verbaut wird.

Dementsprechend muss das passende Anzugsdrehmoment verwendet werden.

Das Anzugsdrehmoment der Zwölfkantschraube "mit" Verrippung beträgt 70 Nm + 90, lösen und anziehen → Kapitel.

Das Anzugsdrehmoment der Zwölfkantschraube "ohne" Verrippung beträgt 200 Nm + 180, lösen und anziehen → Kapitel.

nach jeder Demontage ersetzen

3 -	Gelenkwelle, rechts

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

4 -	Gelenkwelle, links

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

5 -	Klemmschelle

nach jeder Demontage ersetzen

spannen → Abb.

6 -	Gelenkschutzhülle für Gleichlaufgelenk

auf Risse und Scheuerstellen prüfen

Werkstoff: Hytrel (Polyelastomere)

7 -	Klemmschelle

nach jeder Demontage ersetzen

spannen → Abb.

8 -	Tellerfeder

Einbaulage → Abb.

9 -	Anlaufring

Einbaulage → Abb.

10 -	Sicherungsring

nach jeder Demontage ersetzen

in die Nut der Welle einsetzen

11 -	Klemmschelle

nach jeder Demontage ersetzen

mit Schlauchbinderzange -V.A.G 1275- spannen

12 -	Gelenkschutzhülle für Tripodegelenk

auf Risse und Scheuerstellen prüfen

13 -	Klemmschelle

nach jeder Demontage ersetzen

mit Schlauchbinderzange -V.A.G 1275- spannen

14 -	Sicherungsring

nach jeder Demontage ersetzen

15 -	Gelenkstück

16 -	Sicherungsring

nach jeder Demontage ersetzen

mit Sprengringzange -VW 161 A- in die Nut der Welle einsetzen

17 -	Tripodestern mit Rollen

Die Fase -Pfeil- zeigt zur Verzahnung der Gelenkwelle

Unterscheidungsmerkmal zwischen der Zwölfkantschraube mit Verrippung und der Zwölfkantschraube ohne Verrippung

Die Zwölfkantschrauben unterscheiden sich an der Auflagefläche -Pfeil A- und -Pfeil B-.

I -	Zwölfkantschraube mit Verrippung -Pfeil A-

II -	Zwölfkantschraube ohne Verrippung -Pfeil B-

Montageübersicht: Gelenkwelle mit Tripodegelenk AAR2600i

Gelenkwelle mit Tripodegelenk AAR2600i zerlegen und zusammenbauen

Gelenkwelle mit Tripodegelenk AAR2600i zerlegen und zusammenbauen

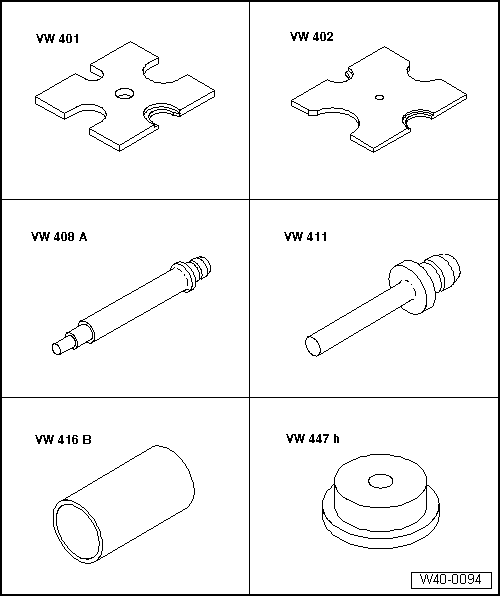

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Druckplatte -VW 401-

Druckplatte -VW 402-

Druckstempel -VW 408 A-

Druckstempel -VW 411-

Rohrstück -VW 416 B-

Druckscheibe -VW 447 H-

Gelenkwelle mit Tripodegelenk AAR2600i zerlegen und zusammenbauen

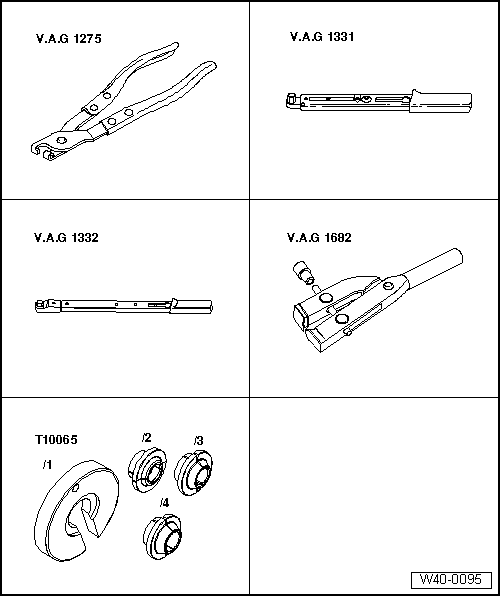

Schlauchbinderzange -V.A.G 1275-

Drehmomentschlüssel -V.A.G 1331-

Drehmomentschlüssel -V.A.G 1332-

Spannzange -V.A.G 1682-

Montagevorrichtung -T10065-

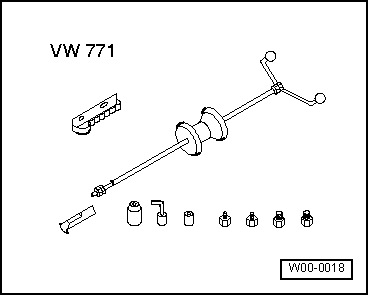

Mehrzweckwerkzeug -VW 771-

Gelenkwelle mit Tripodegelenk AAR2600i zerlegen und zusammenbauen

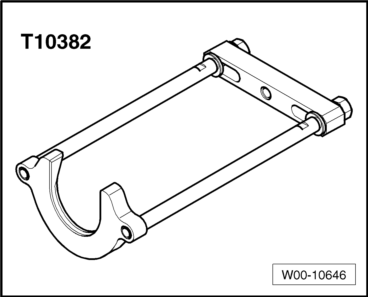

Abziehvorrichtung -T10382-

Gleichlaufgelenk außen ausbauen

-	Gelenkwelle mit Schutzbacken in Schraubstock einspannen.

-	Faltenbalg zurückstülpen.

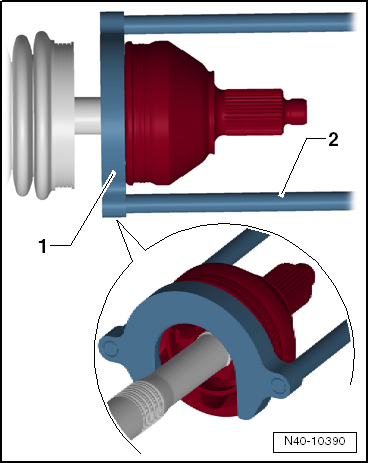

-	Abziehvorrichtung -T10382- so einrichten, dass die glatte Seite der Abziehplatte -T10382/1- zu den Spindeln -T10382/2- zeigt.

-	Abziehvorrichtung -T10382- komplett mit dem Mehrzweckwerkzeug -VW 771- zusammenbauen.

-	Gleichlaufgelenk mit der Abziehvorrichtung -T10382- und dem Mehrzweckwerkzeug -VW 771- von der Gelenkwelle abziehen.

1 -	Abziehplatte -T10382/1-

2 -	Spindeln -T10382/2-

Gleichlaufgelenk außen auftreiben

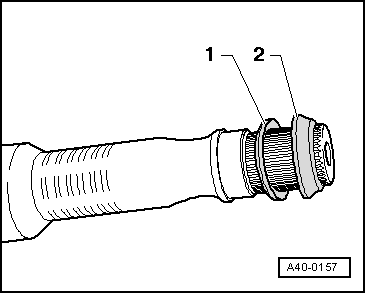

Einbaulage der Tellerfeder und des Anlaufringes am Außengelenk

1 -	Tellerfeder

2 -	Anlaufring

-	Neuen Sicherungsring einbauen.

-	Gegebenenfalls neue Gelenkschutzhülle auf die Gelenkwelle schieben.

-	Mit Kunststoffhammer auf die Welle auftreiben, bis Sicherungsring einrastet.

Zerlegen

-	Beide Klemmschellen an Innengelenk öffnen und Gelenkschutzhülle zurückschieben.

-	Ziehen Sie das Gelenkstück von der Gelenkwelle ab.

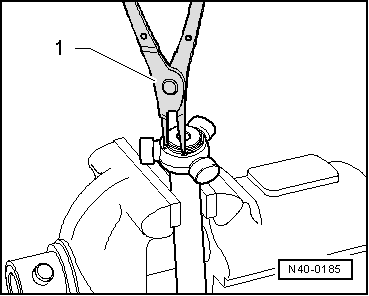

-	Sicherungsring ausbauen.

1 -	Zange (handelsüblich)

-	oder Sprengringzange -VW 161 A-

-	Gelenkwelle in die Presse einlegen.

-	Pressen Sie den Tripodestern von der Gelenkwelle ab.

-	Gelenkschutzhülle von der Welle abziehen.

-	Welle, Gelenkstück und Nut für Dichtring reinigen.

Zusammenbauen

-	Kleine Klemmschelle für Gelenkschutzhülle auf die Welle aufschieben.

-	Gelenkschutzhülle auf die Welle aufschieben.

-	Gelenkstück auf die Welle aufschieben.

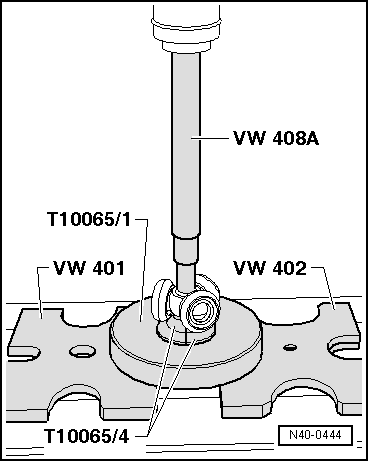

Tripodestern montieren

Gelenkwelle in konischer Ausführung

Die Fase am Stern zeigt zur Welle, sie dient als Montagehilfe.

-	Tripodestern auf die Welle aufstecken und bis Anschlag aufpressen.

-	Achten Sie darauf, dass der Druck nicht über 3,0 t ansteigt!

-	Bestreichen Sie gegebenenfalls die Verzahnung von Gelenkwelle und Tripodestern mit Festschmierstoffpaste G 052 142 A2.

-	Sicherungsring einsetzen, dabei auf richtigen Sitz achten.

-	70 Gramm Gelenkwellenfett aus Reparatursatz, in das Tripodegelenk drücken.

-	Gelenkstück über die Rollen schieben und festhalten.

-	60 Gramm Gelenkwellenfett aus Reparatursatz, in die Rückseite des Tripodegelenk drücken.

-	Gelenkschutzhülle montieren.

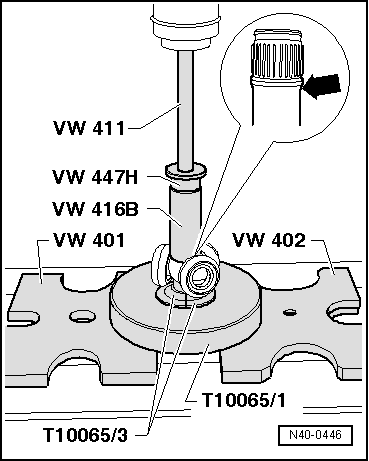

Tripodestern montieren

Gelenkwelle in zylindrischer Ausführung

-	Tripodestern auf die Welle aufstecken und bis Anschlag aufpressen.

-	Achten Sie darauf, dass der Druck nicht über 3,0 t ansteigt!

-	Bestreichen Sie gegebenenfalls die Verzahnung von Gelenkwelle und Tripodestern mit Festschmierstoffpaste G 052 142 A2.

-	Sicherungsring einsetzen, dabei auf richtigen Sitz achten.

-	70 Gramm Gelenkwellenfett aus Reparatursatz, in das Tripodegelenk drücken.

-	Gelenkstück über die Rollen schieben und festhalten.

-	60 Gramm Gelenkwellenfett aus Reparatursatz, in die Rückseite des Tripodegelenk drücken.

-	Gelenkschutzhülle montieren.

-	Beide Klemmschelle mit Zange Schlauchbinderzange -V.A.G 1275- spannen.
