Volkswagen Touran Reparaturanleitung :: Montageübersicht - Einspritzeinheiten (Injektoren)

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Kraftstoffaufber. - Diesel - Einspr. / Einspritzeinheiten/Hochdruckspeicher (Rail) / Montageübersicht - Einspritzeinheiten (Injektoren)

Vorsicht!

Beim Einbau eines neuen Rumpfmotors ist es zwingend erforderlich, nach Montage der Hochdruckleitungen die Spannpratzen der Einspritzeinheiten mit vorgeschriebenem Drehmoment festzuziehen → Pos.. Zur Ausrichtung der Einspritzeinheiten bei Montage der Hochdruckleitungen sind die Spannpratzen nach Auslieferung nur "handfest" angezogen. Bei Nichtbeachtung kann es zu Motorschäden kommen.

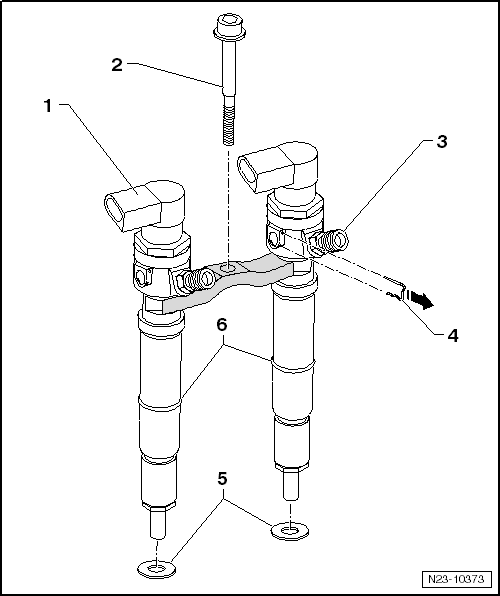

Montageübersicht - Einspritzeinheiten (Injektoren)

1 -	Injektoren

Einspritzeinheiten (Injektoren), Hochdruckleitungen und Spannpratzen, die wieder eingebaut werden, dürfen ausschließlich am selben Zylinder wieder montiert werden

vor dem Einbau Injektorschacht mit Reinigungs-Set -VAS 6811- reinigen

2 -	Schraube für Spannpratze

ersetzen

Ziehen Sie die Befestigungsschrauben zunächst nur mit MAX: 1 - 2 Nm fest.

Nach Montage der Hochdruckleitungen. Endanzugsmoment: 8 Nm + 180 weiterdrehen.

3 -	Hochdruckstutzen

Beim Lösen der Hochdruckleitungen gegenhalten

4 -	Halteklammer Rücklaufleitungen

nicht wiederverwenden, ersetzen

Halteklammer vor Montage des Injektors leicht fetten

5 -	Kupferscheibe

ersetzen

6 -

O-Ring

ersetzen

Anpassung der Korrekturwerte für Einspritzeinheiten durchführen

Hinweis

Nach dem Erneuern von Injektoren (Einspritzventilen) "führen Sie eine Anpassung der Korrekturwerte durch" → Fahrzeugdiagnosetester.

Korrekturwerte "lesen / anpassen".
