Volkswagen Touran Reparaturanleitung :: Montageübersicht

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Mechanik / Bremspedal - Montageübersicht / Montageübersicht

ACHTUNG!

Der Weg des Bremspedals darf nicht durch zusätzliche Bodenbeläge verkürzt werden.

Alle Lagerstellen vor Montage mit Polyharnstoff-Fett -G 052 142 A2- fetten.

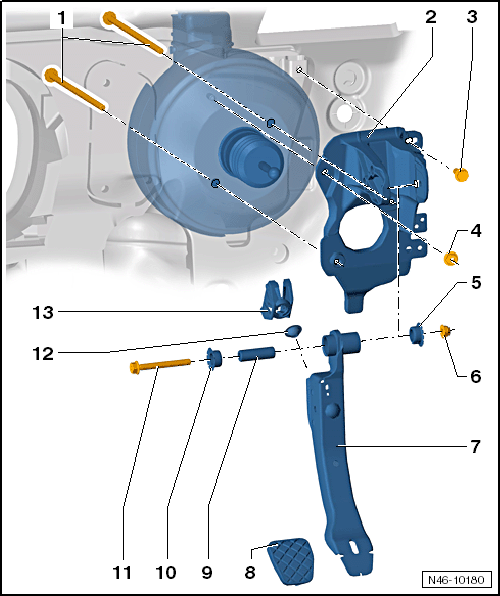

Montageübersicht

1 -

Schraube

25 Nm

2 -

Lagerbock

aus- und einbauen beim Rechtslenker → Kapitel

3 -

Schraube

25 Nm

4 -

Mutter

25 Nm

nach jeder Demontage ersetzen

5 -	Lagerbuchse

6 -

Mutter

25 Nm

nach jeder Demontage ersetzen

7 -	Bremspedal

aus- und einbauen beim Rechtslenker → Kapitel

8 -

Kappe

9 -	Lagerbolzen

10 -	Lagerbuchse

11 -

Schraube

12 -	Lagerschale

13 -

Aufnahme

für Kugelkopf der Druckstange des Bremskraftverstärkers

Bremspedal vom Bremskraftverstärker trennen und verclipsen → Kapitel
