Volkswagen Touran Reparaturanleitung :: Haltewinkel für Dachreling aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Dachreling aus- und einbauen / Haltewinkel für Dachreling aus- und einbauen

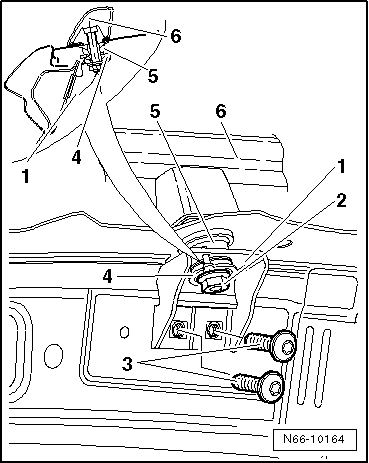

Haltewinkel ausbauen

Hinweis

Soll der Haltewinkel wieder eingebaut werden, ist darauf zu achten, dass alle Kegelscheiben in den Toleranzausgleichen an ihrem Platz bleiben.

Die verschiedenen Kegelscheiben dürfen nicht vertauscht werden.

-	Dachreling -5- ausbauen → Kapitel.

-	Drehen Sie die Schrauben -2- heraus.

-	Nehmen Sie den Haltewinkel -1- zusammen mit den Toleranzausgleichen -3 und 4- heraus.

Soll der Haltewinkel wieder eingebaut werden, sichern sie die Toleranzausgleiche mit handelsüblichem Klebeband.

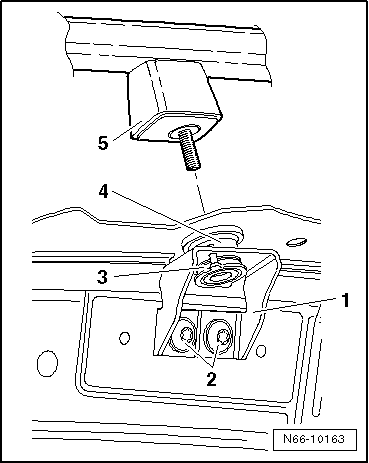

Haltewinkel einbauen

Hinweis

Die verschiedenen Kegelscheiben in den Toleranzausgleichen -4 und 5- dürfen nicht vertauscht werden.

Wenn Sie die Toleranzausgleiche mit Klebeband gesichert haben, ziehen Sie das Klebeband vor dem Einbau ab.

-	Achten Sie auf den richtigen Sitz der einzelnen Kegelscheiben in den Toleranzausgleichen -4 und 5-.

-	Setzen Sie erst die Dachreling -6- auf das Dach, führen Sie dann den Haltewinkel -1- über den Gewindebolzen bis die Kegelscheiben in den Toleranzausgleichen -4 und 5- zentriert sind.

-	Drehen Sie die Sechskantmutter -2- so weit fest, bis der Haltewinkel am Dach anliegt.

-	Drehen Sie die Schrauben-3- fest, Anzugsdrehmoment: 20 Nm

-	Drehen Sie jetzt die Sechskantmutter -2- fest, Anzugsdrehmoment: 23 Nm

-	Entstehen Beulen um die Stützfüße der Dachreling, stellen Sie den Haltewinkel nach.

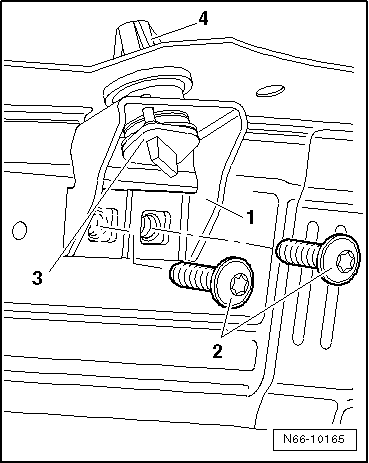

Neuen Haltewinkel einbauen

-	Setzen Sie den neuen Haltewinkel -1- ein, bis die Fixierkappe -4- im Dach verrastet.

-	Drehen Sie die Schrauben-2- fest, Anzugsdrehmoment: 20 Nm

-	Ziehen Sie den Fixierstift -3- nach unten heraus und die Fixierkappe -4- nach oben ab.

-	Entstehen Beulen um die Stützfüße der Dachreling, stellen Sie den Haltewinkel nach.
