Es befindet sich jeweils ein Geber für Fahrzeugniveau an der Vorderachse (Geber für Fahrzeugniveau vorn links -G78-) und an der Hinterachse (Geber für Fahrzeugniveau hinten links -G76-).

Bei Fahrzeugen mit elektronisch geregelter Dämpfung (adaptive Fahrwerksregelung DCC) sind die Geber für Fahrzeugniveau am Steuergerät für elektronisch geregelte Dämpfung -J250- elektrisch angeschlossen. Die beiden Steuergeräte (Steuergerät für elektronisch geregelte Dämpfung -J250- und Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-) tauschen Informationen über den CAN-Bus aus.

Bei eventuellen Störungen sollte das Steuergerät für elektronisch geregelte Dämpfung -J250- ausgelesen werden → Kapitel.

Hinweis

Werden die Geber für Fahrzeugniveau erneuert, ist die Grundeinstellung der Scheinwerfer durchzuführen → Heft18.1.

Geber für Fahrzeugniveau VL -G78- aus- und einbauen

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

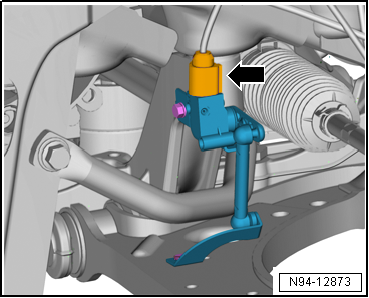

-	Steckverbindung -Pfeil- abziehen.

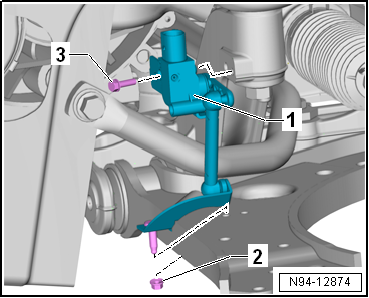

Geber für Fahrzeugniveau VL -G78- aus- und einbauen

-	Befestigungsmutter -2- abschrauben.

-	Befestigungsschraube -3- herausdrehen und den Geber für Fahrzeugniveau VL -G78--1- abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-	Schraubverbindungen mit den vorgeschriebenen Anzugsdrehmomenten anziehen → Kapitel.

-	Grundeinstellung der Scheinwerfer durchführen → Heft18.1.

Hinweis

Werden die Geber für Fahrzeugniveau erneuert, ist die Grundeinstellung der Scheinwerfer durchzuführen → Heft18.1.
