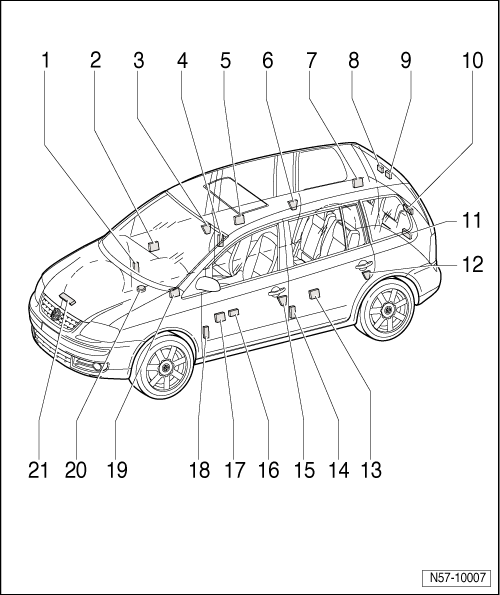

Einbauortsübersicht der Bauteile der Zentralverriegelung

1 -	Kupplungsstation

Einbauort: Säule A rechts

zum Trennen der Steckverbindung Faltenbalg an der Säule lösen → Kapitel

2 -	Türsteuergerät VR -J 387-

integriert im Fensterhebermotor

ausbauen → Kapitel

3 -	Türschloss VR -F 221-

das Türschloss ist am Aggregateträger befestigt

die elektrische Zentralverriegelung ist im Türschloss integriert

ausbauen → Kapitel

4 -	Kupplungsstation

Einbauort: B-Säule rechts

zum Trennen der Steckverbindung Faltenbalg an der Säule lösen → Kapitel

5 -	Türsteuergerät HR -J 389-

integriert im Fensterhebermotor

ausbauen → Kapitel

6 -	Türschloss HR -F 223-

das Türschloss ist am Aggregateträger befestigt

die elektrische Zentralverriegelung ist im Türschloss integriert

ausbauen: → Kapitel

7 -	Motor für Tankklappenentriegelung -V 155-

Einbauort: hinter der Verkleidung Kofferraum rechts

ausbauen → Kapitel

8 -	Kupplungsstation Heckklappe rechts

Einbauort unter dem Formhimmel

aus- und einbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

9 -	Kupplungsstation Heckklappe links

Einbauort: im Bereich des Dachquerträgers hinten, abgedeckt durch Dachverkleidung

aus- und einbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

10 -	Griffleiste mit Grifftaster -E 234-

ausbauen → Kapitel

11 -	Heckklappenschloss -F 256-

Einbauort: an der Heckklappe geschraubt

aus- und einbauen → Kapitel

12 -	Türschloss HL -F 222-

das Türschloss ist am Aggregateträger befestigt

die elektrische Zentralverriegelung ist im Türschloss integriert

ausbauen → Kapitel

13 -	Türsteuergerät HL -J 388-

integriert im Fensterhebermotor

ausbauen → Kapitel

14 -	Kupplungsstation

Einbauort: B-Säule links

zum Trennen der Steckverbindung Faltenbalg an der Säule lösen → Kapitel

15 -	Türschloss VL -F 220-

das Türschloss ist am Aggregateträger befestigt

die elektrische Zentralverriegelung ist im Türschloss integriert

ausbauen → Kapitel

16 -	Zentralschalter für Fensterheber -E 189-

Einbauort: in der Türverkleidung eingebaut

Zentralschalter für Fensterheber aus-und einbauen → Fahrzeugelektrik; Rep.-Gr.96

17 -	Türsteuergerät VL -J 386-

integriert im Fensterhebermotor

ausbauen → Kapitel

18 -	Kupplungsstation

Einbauort: Säule A links

zum Trennen der Steckverbindung Faltenbalg an der Säule lösen → Kapitel

19 -	Zentralsteuergerät für Komfortsystem -J 393-

Einbauort: unter der Schalttafel Beifahrerseite

ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

20 -	Alarmsignalhorn

Einbauort: unter der Wasserkastenabdeckung

ausbauen → Kapitel

21 -	Kontaktschalter für Motorhaube -F 266-

Kontaktschalter für DWA, ist nicht einzeln zu ersetzen

Einbauort: am Klappenschloss

Klappenschloss aus- und einbauen → Kapitel
