Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

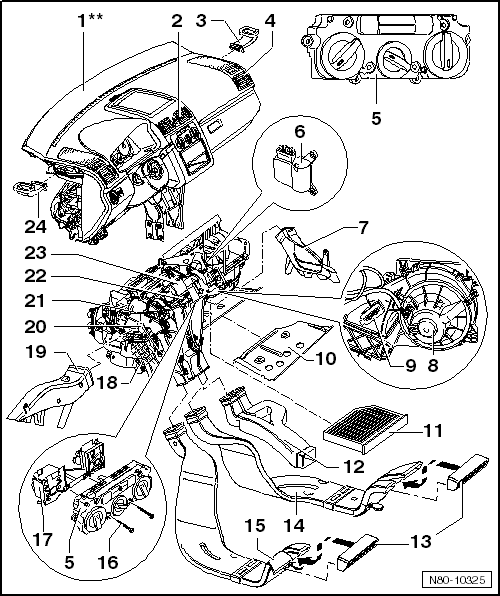

1 -	Schalttafel

2 -	Mittenausströmer

Ausströmer ausbauen → Kapitel

3 -	Seitenausströmer rechts

4 -	Ausströmer Beifahrer

Ausströmer ausbauen → Kapitel

5 -	Regulierung für Heizluft und Frischluft

Mit Schalter für Frischluft- und Umluftklappe -E159-

Bei Fahrzeugen mit Zusatzheizung zusätzlich mit Sofortheiztaste -E537-

Regulierung ausbauen → Kapitel

Bei Fahrzeugen mit Sitzheizung zusätzlich mit Einsteller für beheizbaren Fahrersitz -E94- und Einsteller für beheizbaren Beifahrersitz -E95-

6 -	Stellmotor für Frisch-/Umluftklappe -V154-

Ausbauen → Kapitel

7 -	Fußraumausströmer rechts

Aus- und einbauen → Kapitel

8 -	Frischluftgebläse -V2-

Ausbauen → Kapitel

9 -	Vorwiderstand für Frischluftgebläse mit Überhitzungssicherung -N24-

Aus- und einbauen → Kapitel

10 -	Abschottung Heizgerät

Ausbauen → Abb.

11 -	Staub- und Pollenfilter

Mit Aktivkohlefilter

Aus- und einbauen → Kapitel

12 -	Anschlussstutzen

Für Luftführung Mittelkonsole zu den Auströmern hinten

Zum Ausbauen muss die Mittelkonsole ausgebaut werden → Karosserie-Montagearbeiten Innen; Rep.-Gr.68

13 -	Luftaustrittsgitter

14 -	Fondkanal Fußraum, rechts

Aus- und einbauen → Kapitel

15 -	Fondkanal Fußraum, links

Aus- und einbauen → Kapitel

16 -	Befestigungsschraube

8 Stück

17 -	Adapter für Regulierung

18 -	Wärmetauscher

Nach Wechseln des Wärmetauschers ist das Kühlmittel komplett zu ersetzen → Antriebsaggregat; Rep.-Gr.19

Aus- und einbauen → Kapitel

19 -	Fußraumausströmer links

Aus- und einbauen → Kapitel

20 -	Heizelement für Luftzusatzheizung -Z35-

bis KW 44/06

Aus- und einbauen → Kapitel

21 -	Bowdenzug für Temperaturklappe

Aus- und einbauen → Kapitel

22 -	Flexible Welle

Aus- und einbauen → Kapitel

23 -

Heizgerät

Aus- und einbauen → Kapitel

Zerlegen und zusammenbauen → Kapitel

24 -	Seitenausströmer links

Abschottung Heizgerät ausbauen

-	Kunststoffschrauben -2- herausdrehen und Abschottung -1- abnehmen.
