Volkswagen Touran Reparaturanleitung :: Bremssattel aus- und einbauen CII 41

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Mechanik / Hinterradbremse instand setzen / Bremssattel aus- und einbauen CII 41

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-
  Bremssattel aus- und einbauen CII 41

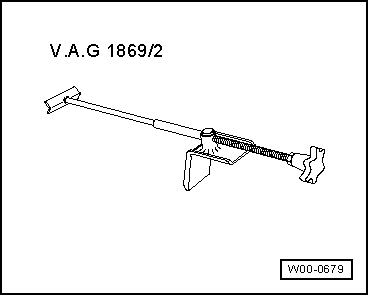

Bremspedalbelaster -V.A.G 1869/2-
  Bremssattel aus- und einbauen CII 41

Ausbauen

Der Arbeitsablauf ist nur für den Austausch oder bei nachfolgenden Instandsetzungsarbeiten am Bremssattel gültig.
-  Hinterräder abbauen.

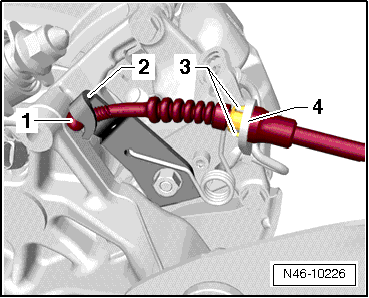

-  Handbremsseil -1- aus dem Hebel am Bremssattel -2- aushängen.
-  Rastnasen -3- zusammendrücken und das Handbremsseil aus dem Halter -4- am Bremssattel herausnehmen.
  Ausbauen

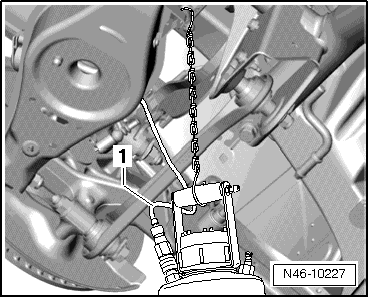

-  Entlüfterschlauch -1- der Entlüfterflasche auf das Entlüftungsventil des Bremssattels stecken und Entlüftungsventil öffnen.
  Ausbauen
-  Bremspedalbelaster -V.A.G 1869/2- einsetzen.
-  Entlüftungsventil schließen und Entlüfterflasche abnehmen.
  Ausbauen

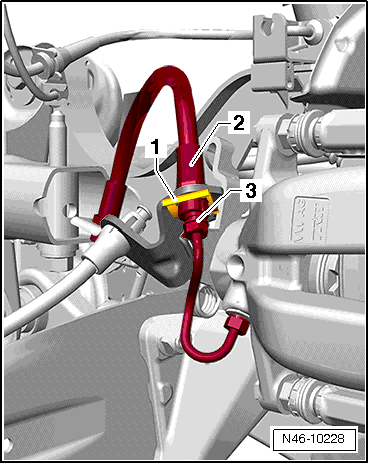

-  Schraubverbindung -3- zwischen Bremsleitung und Bremsschlauch -2- lösen.
-  Halteklammer -1- abziehen und Bremsschlauch -2- aus dem Halter nehmen.
  Ausbauen

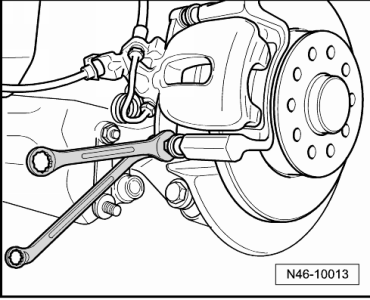

-  Beiden Befestigungsschrauben vom Bremssattel abschrauben, dabei am Führungsbolzen gegenhalten.
-  Bremssattel von Bremsträger abziehen.
  Ausbauen

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:
Der Kolben ist zurückgedrückt.
Die Bremsbeläge sitzen in den Haltefedern auf dem Bremsträger.
-  Bremssattel mit neuen selbstsichernden Schrauben am Bremsträger befestigen.

-  Bremsleitung -3- mit Bremsschlauch -2- verschrauben und mit Halteklammer -1- befestigen.
  Einbauen
-  Handbremsseil durch den Halter -4- am Bremssattel führen, bis die Rastnasen -3- verrasten.
-  Handbremsseil -1- in den Hebel -2- am Bremssattel einhängen.
-  Bremsanlage entlüften → Kapitel.
-  Handbremse einstellen → Kapitel.
-  Räder anbauen und festziehen → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44.
  Hinweis

Bremspedal im Stand mehrmals kräftig durchtreten, damit die Bremsbeläge ihren dem Betriebszustand entsprechenden Sitz einnehmen.
Bremsflüssigkeitsstand prüfen.
  Einbauen
Anzugsdrehmoment
Bauteil Anzugsdrehmoment
Bremssattel an Bremsträger
Neue Schrauben verwenden!
35 Nm
Bremsleitung an Bremsschlauch 14 Nm
Bremsleitung an Bremssattel 14 Nm
