Volkswagen Touran Reparaturanleitung :: Batterie Laden mit dem Batterie-Ladegerät -VAS 5906
ACHTUNG!
| Verletzungsgefahr! Beachten Sie die Warnhinweise und
Sicherheitsvorschriften
→ Kapitel! |
|
ACHTUNG!
| Batterien, bei denen das magische Auge hellgelb
anzeigt, dürfen nicht geprüft oder geladen werden. Es
darf keine Starthilfe gegeben werden! |
| Es besteht Explosionsgefahr beim Prüfen und Laden
oder der Starthilfe. |
| Diese Batterien müssen ersetzt werden. |
|
|
|
|

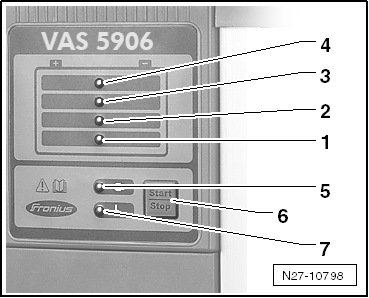

| Übersicht über das Bedienpanel: |
| 1 - |
Anzeige Ladezustand 25 %. |
| 2 - |
Anzeige Ladezustand 50 %. |
| 3 - |
Anzeige Ladezustand 75 %. |
| 4 - |
Anzeige Ladezustand 100 %. |
| 5 - |
Anzeige betriebsbereit |
| 6 - |
Taster Start/ Stopp und Setup zum Unterbrechen und wieder
aufnehmen des Ladevorgangs. Einstieg in das Setup Menü und
Auswahl Kennlinientyp (10 s drücken). |
| - |
Ladegerät im Motorraum oder unter dem Fahrzeug platzieren. |
| - |
Netzkabel mit Ladegerät verbinden und am Netz einstecken. |
| Ladegerät befindet sich im Leerlauf - betriebsbereit
leuchtet. |
ACHTUNG!
| Verletzungsgefahr! Beachten Sie die Warnhinweise und
Sicherheitsvorschriften
→ Kapitel! |
|
| - |
Rotes Ladekabel mit Pluspol "+" der Batterie verbinden. |
 Hinweis
| Bei Fahrzeugen mit Start/ Stopp Funktion und verbautem
Steuergerät für Batterieüberwachung mit Batteriesensor -J367-
muss die schwarze Ladeklemme - an der Karosseriemasse angeklemmt
werden. Bei Anschluss an den Minuspol der Batterie kommt es zu
Fehlfunktionen der Start/ Stopp Anlage. |
| - |
Schwarzes Ladekabel mit Minusanschlusspunkt "-" der Batterie
verbinden. |
| Der Ladevorgang startet nach ca. 2 Sek. |
| Hochlaufende LEDs symbolisieren den Ladezustand der
Batterie. Wenn alle Lampen leuchten, ist die Batterie geladen. |
| Bei voller Batterie schaltet das Batterie-Ladegerät -VAS
5906- automatisch auf Erhaltungsladung. |
Vorsicht!
| Gefahr von Funkenbildung bei vorzeitiger Abnahme der
Ladeklemmen. Ladevorgang durch Drücken vom Start/ Stopp
Taster beenden. |
|
| - |
Taster Start/ Stopp drücken zum Beenden der Ladung. |
| - |
Schwarzes Ladekabel vom Minusanschlusspunkt "-" der Batterie
abklemmen. |
| - |
Rotes Ladekabel vom Pluspol "+" der Batterie abklemmen. |
|
|
|
Batterie-Ladegerät Midtronics -INC 940- nur USA/ Kanada
| Warn- und Sicherheitsvorschriften
→ Kapitel |
| Allgemeine Beschreibung
→ Kapitel |
| Batterie laden
→ Kapitel. |
| Problembehandlung Batterie-Ladegerät Midtronics -INC 940-
→ Kapitel |
|
|
|
