ABS Mark 70 (ABS/ASR)

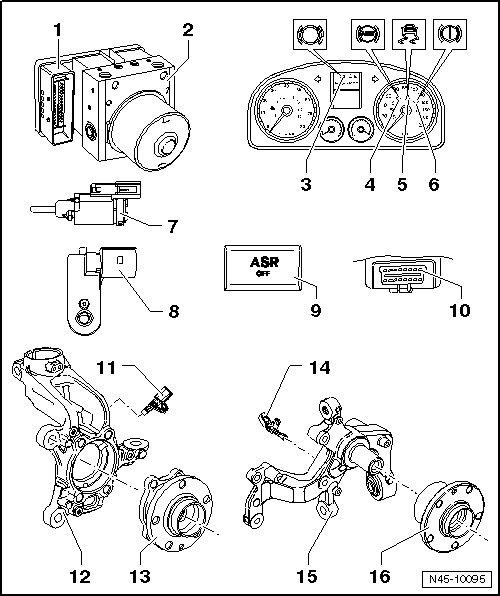

1 -	Steuergerät für ABS -J104-

Einbauort: an der Hydraulikeinheit für ABS -N55- im Motorraum rechts.

Steckverbindung nicht vor erfolgter Eigendiagnose trennen. Vor dem Trennen der Steckverbindung die Zündung ausschalten.

aus- und einbauen → Kapitel

2 -	Hydraulikeinheit für ABS -N55-

Einbauort: im Motorraum rechts

Die Hydraulikeinheit für ABS -N55- besteht aus den Komponenten:

Hydraulikpumpe für ABS -V64-

Ventilblock (beinhaltet die Ein-/Auslaßventile)

Hydraulikpumpe für ABS -V64- und Ventilblock dürfen nicht voneinander getrennt werden

aus- und einbauen → Kapitel

3 -	Kontrollleuchte für Bremsbelag -K32-

Einbauort: im Schalttafeleinsatz

Funktion: → Kapitel

4 -	Kontrollleuchte für ABS -K47-

Einbauort: im Schalttafeleinsatz

Funktion: → Kapitel

5 -	Kontrollleuchte für Antriebsschlupfregelung -K86-

Einbauort: im Schalttafeleinsatz

Funktion: → Kapitel

6 -	Kontrollleuchte für Bremsanlage -K118-

Einbauort: im Schalttafeleinsatz

Funktion: → Kapitel

7 -	Bremslichtschalter -F- bis KW 45/05

inklusive Bremspedalschalter -F47-

Einbauort: am Bremspedal

ausbauen, einbauen und einstellen → Kapitel

8 -	Bremslichtschalter -F- ab KW 45/05

inklusive Bremspedalschalter -F47-

Einbauort: am Hauptbremszylinder

aus- und einbauen → Kapitel

9 -	Taster für ASR -E256-

Einbauort: in der Mittelkonsole

10 -	Diagnoseanschluss

Einbauort: Abdeckung Fußraum Fahrerseite

11 -	Drehzahlfühler vorn

aus- und einbauen → Kapitel

12 -	Radlagergehäuse

13 -	Radlager/Radnabeneinheit

der Sensorring für das ABS ist im Radlager eingebaut

14 -	Drehzahlfühler hinten

aus- und einbauen → Kapitel

15 -	Hinterachskörper mit Achszapfen

16 -	Radnabe mit Radlager

der Sensorring für das ABS ist im Radlager eingebaut
