Volkswagen Touran Reparaturanleitung :: Übersicht über die Steckverbindungen am Radio-Navigationssystem "RNS 510"

Volkswagen Touran Reparaturanleitung / Kommunikation / Radio Navigationssystem "RNS 510" / Übersicht über die Steckverbindungen am Radio-Navigationssystem "RNS 510"

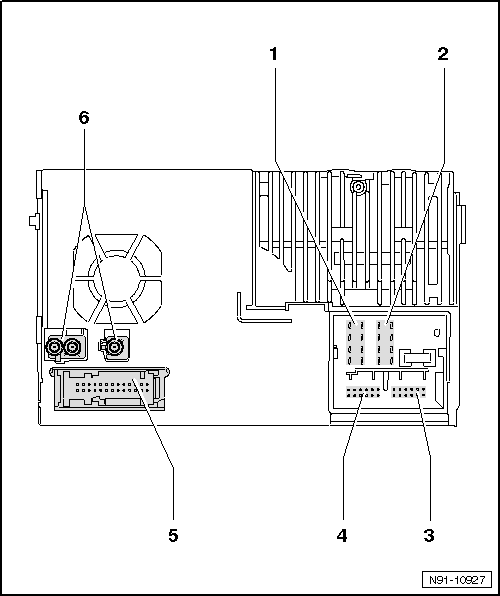

Übersicht über die Steckverbindungen am Radio-Navigationssystem

1 -	Mehrfachsteckverbindung 1, 8fach

Kontaktbelegung → Kapitel

2 -	Mehrfachsteckverbindung 2, 8fach

Kontaktbelegung → Kapitel

3 -	Mehrfachsteckverbindung 3, 12fach

Kontaktbelegung → Kapitel

4 -	Mehrfachsteckverbindung 4, 12fach

Kontaktbelegung → Kapitel

5 -	Mehrfachsteckverbindung 5, 26fach

Kontaktbelegung → Kapitel

6 -	Steckverbindungen 6, Antennensteckverbindungen

Kontaktbelegung → Kapitel

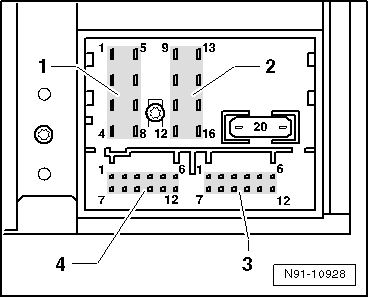

Mehrfachsteckverbindung 1, 8fach, für Lautsprecherausgänge

1 -	Lautsprecher, plus, hinten rechts

2 -	Lautsprecher, plus, vorn rechts

3 -	Lautsprecher, plus, vorn links

4 -	Lautsprecher, plus, hinten links

5 -	Lautsprecher, minus, hinten rechts

6 -	Lautsprecher, minus, vorn rechts

7 -	Lautsprecher, minus, vorn links

8 -	Lautsprecher, minus, hinten links

Hinweis

Bei Verwendung eines Soundverstärkers werden die gleichen Kontaktbelegungen als Line-In für den Soundverstärker genutzt. Das Radiogerät wird hierzu werksseitig von "Endstufen Power 26dB" auf "Endstufen Line Out 12dB" programmiert.

Mehrfachsteckverbindung 1, 8fach, für Lautsprecherausgänge

Mehrfachsteckverbindung 2, 8fach, für Spannungsversorgungsleitungen und CAN-Bus

9 -	CAN-Bus High

10 -	CAN-Bus Low

11 -	Display Spannungsversorgung, plus, nur optional für Radiomodul Low-Ausführung

12 -	Spannungsversorgung, minus, Klemme 31

13 -	Display HS CAN-Bus low, nur optional für Radiomodul Low-Ausführung, nicht für Midline

14 -	Display HS CAN-Bus high, nur optional für Radiomodul Low-Ausführung, nicht für Midline

15 -	Spannungsversorgung, plus, Klemme 30

16 -	Steuersignal für Diebstahlsicherung, SAFE, plus

Mehrfachsteckverbindung 2, 8fach, für Spannungsversorgungsleitungen und CAN-Bus

Mehrfachsteckverbindung 3, 12fach, für Telefon- und Mikrofonsignale

1 -	Mikrofon Eingang, minus

2 -	AUX Ausgang, Audio, rechts

3 -	AUX Ausgang, gemeinsame Signalmasse

4 -	Mikrofon Ausgang, minus

5 -	Telefon-Audioeingangssignal links, minus

6 -	Telefon-Audioeingangssignal rechts, minus

7 -	Mikrofon Eingang, plus

8 -	AUX Ausgang, Audio, links

9 -	Mikrofon Ausgang, plus

10 -	Telefon Mute (Stummschaltung Radio)

11 -	Telefon-Audioeingangssignal links, plus

12 -	Telefon-Audioeingangssignal rechts, plus

Mehrfachsteckverbindung 3, 12fach, für Telefon- und Mikrofonsignale

Mehrfachsteckverbindung 4, 12fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

1 -	Eingang AUX-Signale, links

2 -	AUX-Signalmasse

3 -	CD-Wechsler, Audio-Signalmasse

4 -	CD-Wechsler, Spannungsversorgung, plus, Klemme 30, Kontakt-Dauerbelastbarkeit größer 1A, kurzzeitige Spitzenbelastbarkeit 5A

5 -	nicht belegt

6 -	CD-Wechsler, DATA OUT (Datenaustausch zur CD-Wechslersteuerung vom Radio-Navigationssystem zum CD-Wechsler)

7 -	Eingang AUX-Signale, rechts

8 -	CD-Wechsler, Audio linker Kanal, CD/L

9 -	CD-Wechsler, Audio rechter Kanal, CD/R

10 -	CD-Wechsler, Steuerleitung, geschaltetes plus

11 -	CD-Wechsler, DATA IN (Datenaustausch zur CD-Wechslersteuerung vom CD-Wechsler zum Radio-Navigationssystem)

12 -	CD-Wechsler, CLOCK (internes Prüfprotokoll zur Überwachung des Datenflusses)

Mehrfachsteckverbindung 4, 12fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

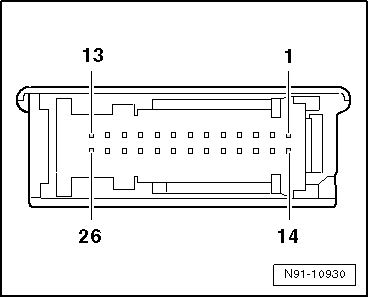

Mehrfachsteckverbindung 5, Audio und Video, 26fach

1 -	reserviert für Protokoll Debug RX

2 -	reserviert für Protokoll Debug TX

3 -	nicht belegt

4 -	Videosignaleingang, RGBS, minus

5 -	nicht belegt

6 -	interne universelle Handy-Vorbereitung, Handydetect

7 -	interne universelle Handy-Vorbereitung, Cradle und Tastenauswertung

8 -	interne universelle Handy-Vorbereitung, Cradle, Antennendiagnose

9 -	Videosignaleingang, RGBS, minus

10 -	Videosignaleingang NF, rechts

11 -	Videosignaleingang, Abschirmungsmasse

12 -	Videosignaleingang, Synchronisation vertikal und horizontal

13 -	Videosignaleingang, grün

14 -	nicht belegt

15 -	nicht belegt

16 -	nicht belegt

17 -	nicht belegt

18 -	nicht belegt

19 -	interne universelle Handy-Vorbereitung, Cradle, minus

20 -	interne universelle Handy-Vorbereitung, geschaltete Klemme 30

21 -	nicht belegt

22 -	Videosignaleingang NF, minus

23 -	Videosignaleingang NF, links

24 -	Videosignaleingang, RGBS, minus

25 -	Videosignaleingang, blau

26 -	Videosignaleingang, rot

Mehrfachsteckverbindung 5, Audio und Video, 26fach
