Montagehinweise
|

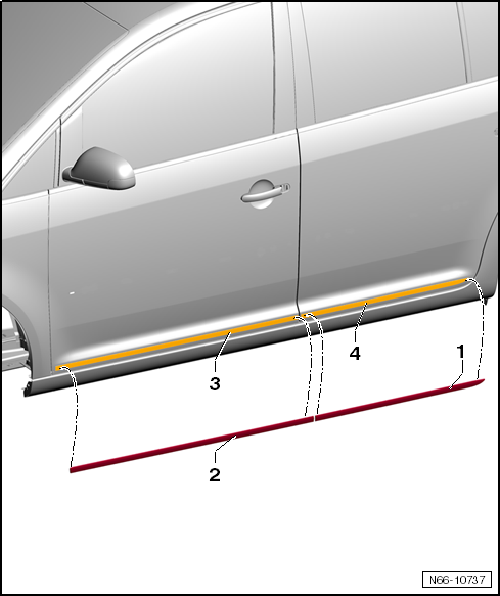

Zierleisten Tür
Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten. |
Ausbauen |
- | Zierleiste -1- oder -2- vor der Demontage mit dem Heißluftgebläse -V.A.G 1416- erwärmen. |
- | Zierleiste von der Tür vorn -3- oder Tür hinten -4- kräftig abziehen. |
Einbauen |
- | Montagehinweise beachten → Kapitel. |
- | Schutzfolien vor der Montage abziehen. |
- | Zierleiste an der Tür ansetzen und kräftig andrücken. |

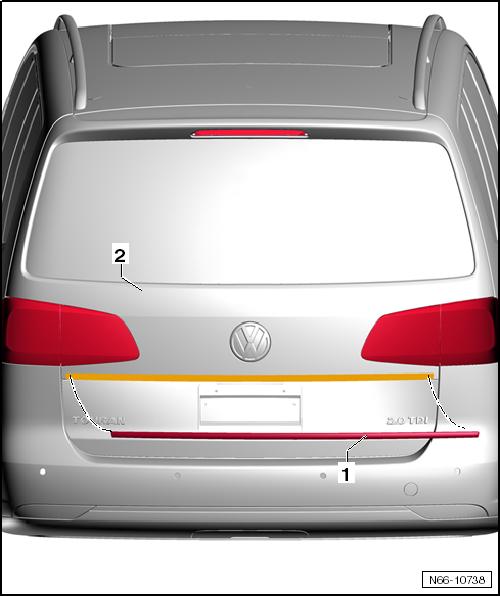

Zierleiste Heckklappe
Ausbauen |
- | Zierleiste -1- vor der Demontage mit dem Heißluftgebläse -V.A.G 1416- erwärmen. |
- | Zierleiste von der Heckklappe -2- kräftig abziehen. |
Einbauen |
- | Montagehinweise beachten → Kapitel. |
- | Schutzfolien vor der Montage abziehen. |
- | Zierleiste -1- an der Heckklappe -2- ansetzen und kräftig andrücken. |

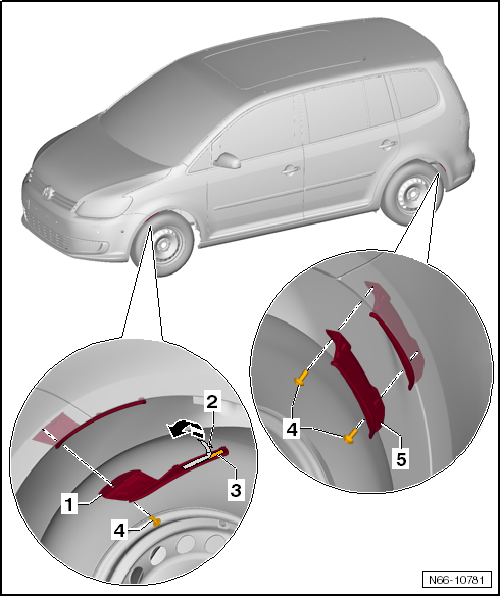

Radabdeckung
1 - | Radabdeckung vorn |
2 - | Schutzfolie |
3 - | Klebeband |
4 - | Schraube |
5 - | Radabdeckung hinten |
Lenkstockkombinationsschalter -E595- aus- und einbauen (Hersteller Kostal)
Vorsicht!
Der Aus- und Einbau einzelner Bauteile des
Lenkstockschalters muss in der vorgeschriebenen
Reihenfolge erfolgen
→ Kapitel.
...
Schrauben, Muttern
Schrauben bzw. Muttern zur Befestigung von Deckeln und
Gehäusen über Kreuz lösen und anziehen.
Besonders empfindliche Teile -z. B. Servomotor mit
Steuergerät - nicht verkanten sonder ...
