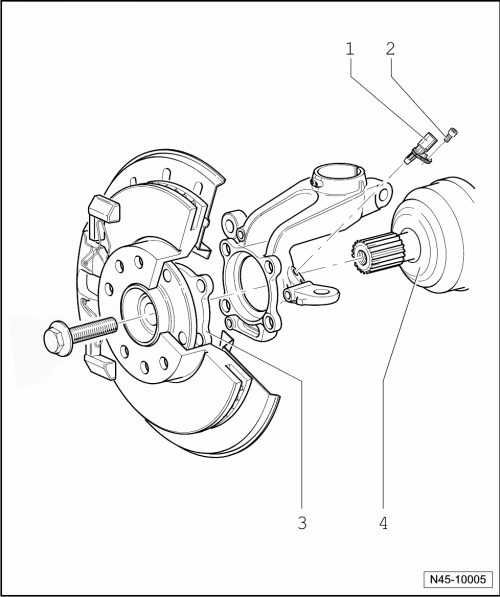

Teile der ABS-Anlage an der Vorderachse aus- und einbauen

1 -	Drehzahlfühler vorn

vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen und mit Heiß- Schraubenpaste G 052 112 A3 bestreichen

aus- und einbauen → Kapitel

2 -

Schraube

8 Nm

3 -	Radlager/Radnabeneinheit

der Sensorring für das ABS ist im Radlager eingebaut

4 -	Gelenkwelle

Drehzahlfühler an der Vorderachse aus- und einbauen

Ausbauen

-	Fahrzeug anheben.

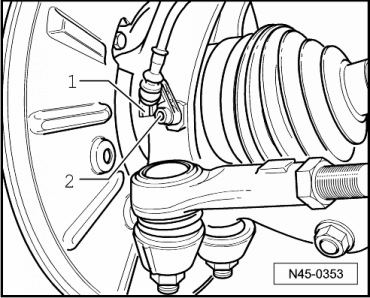

-	Steckverbindung -1- am Drehzahlfühler entriegeln und abziehen.

-	Schraube -2- aus dem Radlagergehäuse herausdrehen.

-	Drehzahlfühler aus dem Radlagergehäuse ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

-	Vor dem Einsetzen des Drehzahlfühler die Innenfläche der Bohrung reinigen und den DrehzahlfühleDrehzahlfühlerr rundum mit Heiß- Schraubenpaste -G 052 112 A3- bestreichen.

-	Drehzahlfühler in die Bohrung des Radlagergehäuses einsetzen und festziehen.

-	Stecker am Drehzahlfühler anstecken.

Drehzahlfühler an der Vorderachse aus- und einbauen

Anzugsdrehmoment

Bauteil	Anzugsdrehmoment
Drehzahlfühler an das Radlagergehäuse	8 Nm
