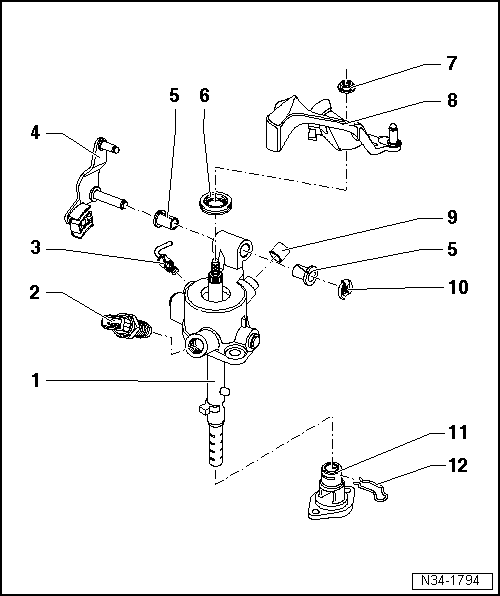

1 - | Schalteinheit |
bestehend aus Schaltwelle und Schaltdeckel |
Die Bauteile können nicht voneinander getrennt werden. |
2 - | -Schalter für Rückfahrleuchten--F4- |
mit 20 Nm anziehen |
Nase leicht mit MoS 2 - Fett einstreichen |
3 - | Arretierwinkel |
zum Einstellen der Schaltbetätigung |
ausbauen → Abb. |

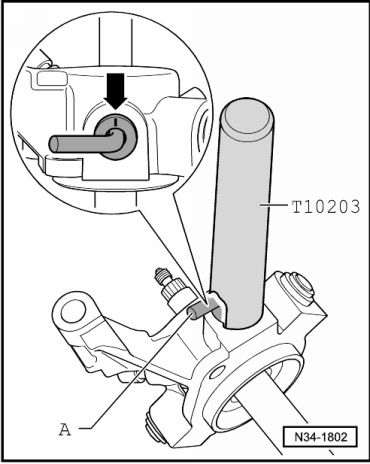

einpressen → Abb. |
4 - | Umlenkhebel |
Einbaulage → Abb. |
ab 05.07 Umlenkhebel aus Kunststoff → Kapitel. |

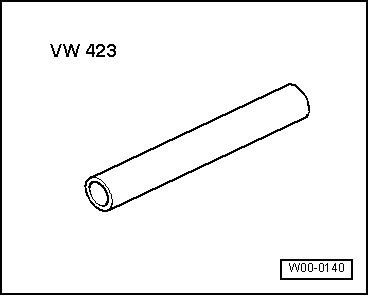

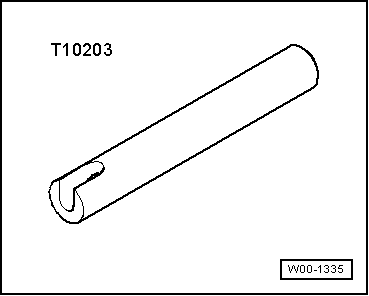

5 - | Lagerbuchse |
6 - | Dichtring |

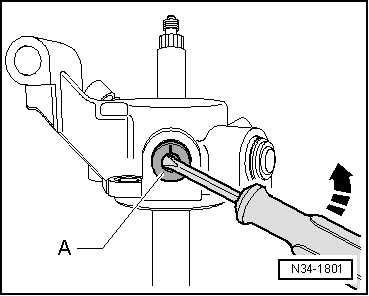

mit Schraubendreher heraushebeln |

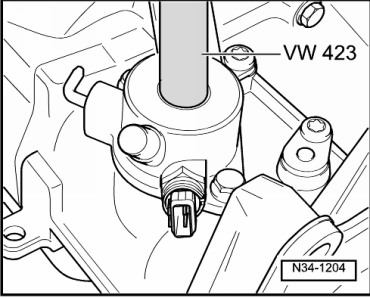

einbauen → Abb. |
7 - | Sechskantmutter, selbstsichernd, 23 Nm |
immer ersetzen |
8 - | Getriebeschalthebel |
so einsetzen, dass die unterbrochene Zahnteilung zur Schaltwelle passt |
kann bei montierter Schaltbetätigung ersetzt werden |
Einbaulage |
9 - | Kappe |
für Getriebeentlüftung |
10 - | Sicherungsscheibe |
11 - | Verschlussdeckel |
12 - | Feder |
ist nicht bei allen Getrieben vorhanden |
|
|
|
|
|
|
Radhausschale hinten
Montageübersicht
Hinweis
Die Darstellung erfolgt für die linke Seite. Für die rechte Seite
ist sinngemäß daraus abzuleiten.
1 -
Radhausschale hinten
Material- PP/EPDM
...
Übersicht über die Steckverbindungen am Radio "RCD 210"
1 -
Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge
Kontaktbelegung
→ Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
2 -
Mehrfachsteckverbindung 2, 8-fach, Spann ...
