Volkswagen Touran Reparaturanleitung :: Querträger für Schalttafel aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Verkleidungen, Dämpfungen / Schalttafel / Querträger für Schalttafel aus- und einbauen

Hinweis

Werden elektrische Leitungen gelöst oder aus- und eingebaut, sind entsprechende Skizzen oder Fotos anzufertigen. Dies gewährleistet den ursprünglichen Einbau.

Ausbauen

-	Fahrzeugbatterie abklemmen → Elektrische Anlage; Rep.-Gr.27

-	Schalttafel ausbauen → Kapitel.

-	Den Relaisträger im Fußraum vorn links ausbauen → Elektrische Anlage; Rep.-Gr.97.

-	Fußraumausströmer, Fahrerseite ausbauen → Heizung, Klimaanlage; Rep.-Gr.80.

-	Steuergerät für Leuchtweitenregelung -J431- ausbauen → Elektrische Anlage; Rep.-Gr.94.

-	Lenksäule vom Querträger trennen → Fahrwerk, Achsen, Lenkung; Rep.-Gr.48.

-	Wasserkasten-Stirnwand ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

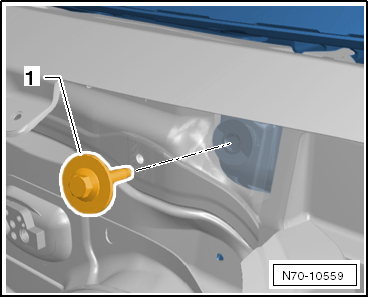

-	Im Wasserkasten, auf der Fahrerseite, die Schraube -1- herausdrehen (20 Nm +90).

Hinweis

Die Schraube -1- ist beim Einbau vom Querträger für Schalttafel zu ersetzen!

Querträger für Schalttafel aus- und einbauen

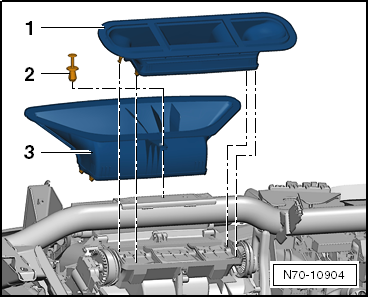

-	Zwischenstück -1- ausclipsen und abnehmen.

-	Spreizniet -2- entfernen und Zwischenstück -3- abnehmen.

Querträger für Schalttafel aus- und einbauen

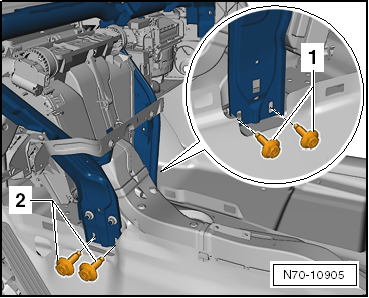

-	Rechts und links der beiden Tunnelstützen jeweils die 2 Schrauben -1- und -2- herausdrehen (20 Nm).

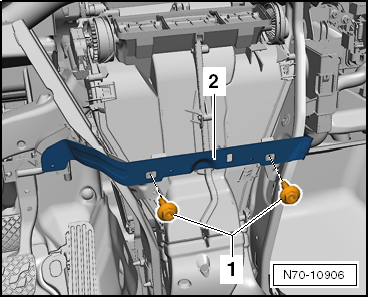

-	Den Leitungsstrang von der Strebe -2- lösen.

-	Die zwei Schrauben -1- herausdrehen (9 Nm) und die Strebe -2- abnehmen.

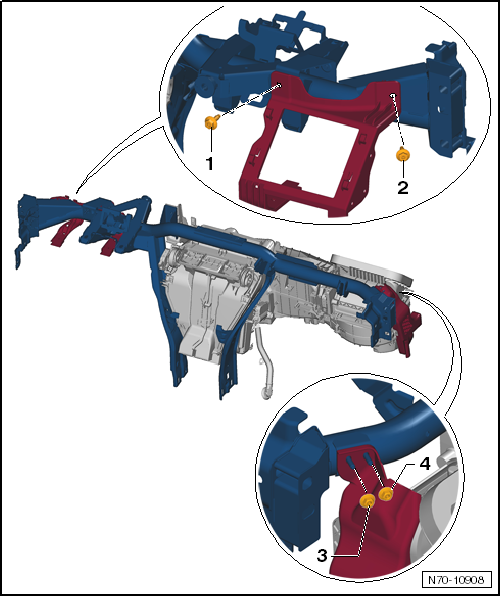

-	Die Schraube -1- herausdrehen (4,5 Nm).

-	Die Schraube -2- herausdrehen (4,5 Nm) und die Kabelführung aus dem Querträger aushängen.

-	Die 2 Muttern -3- und -4- herausdrehen (4,5 Nm).

Querträger für Schalttafel aus- und einbauen

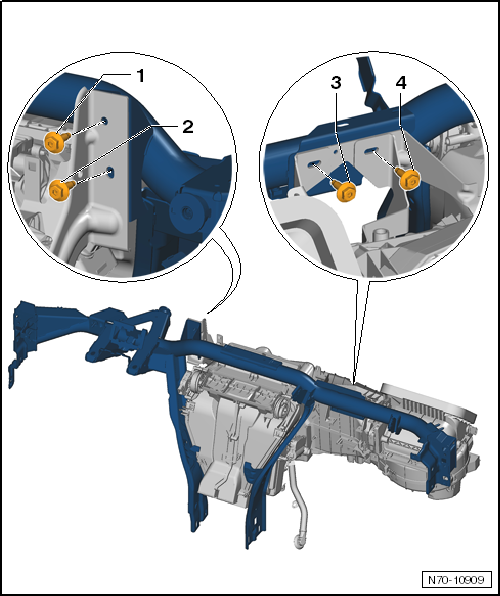

-	Die Schrauben -1- und -2- herausdrehen (9 Nm).

-	Die Schrauben -3- und -4- herausdrehen (9 Nm).

Querträger für Schalttafel aus- und einbauen

Hinweis

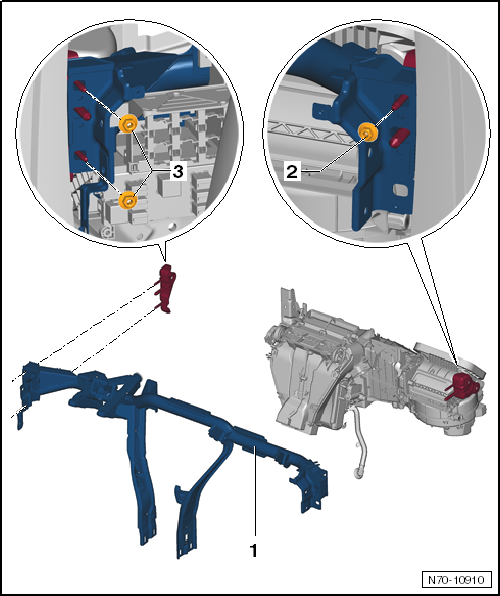

Mit einer Reißnadel, im Bereich der Muttern -2 und 3-, die Höhen- und Seitenposition vom Querträger im Fahrzeug markieren.

-	Auf der Beifahrerseite die Mutter -2- abschrauben (20 Nm).

-	Auf der Fahrerseite die 2 Muttern -3- abschrauben (20 Nm).

Hinweis

Vor dem Ausbau prüfen, ob alle Leitungsstränge vom Querträger -1- gelöst sind, ggf. lösen.

-	Den Querträger -1- vorsichtig, mit einem 2. Monteur, aus dem Fahrzeug herausheben.

Querträger für Schalttafel aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Hinweis

Vor dem Verschrauben vom Querträger ist dieser anhand der beim Ausbau erstellten Markierungen im Fahrzeug auszurichten.
