Volkswagen Touran Reparaturanleitung :: Lenkrad aus- und einbauen bis Modelljahr 2010

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Montageübersicht: Lenksäule bis Modelljahr 2010 / Lenkrad aus- und einbauen bis Modelljahr 2010

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1332-

Ausbauen

ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrades müssen folgende Bedingungen erfüllt werden:

Masseband von der Batterie abschrauben → Rep.-Gr.27

Die Räder müssen sich in Geradeausstellung befinden.

Wenn Sie diese Hinweise nicht beachten, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

-	Bauen Sie die Airbageinheit Fahrerseite aus → Rep.-Gr.69.

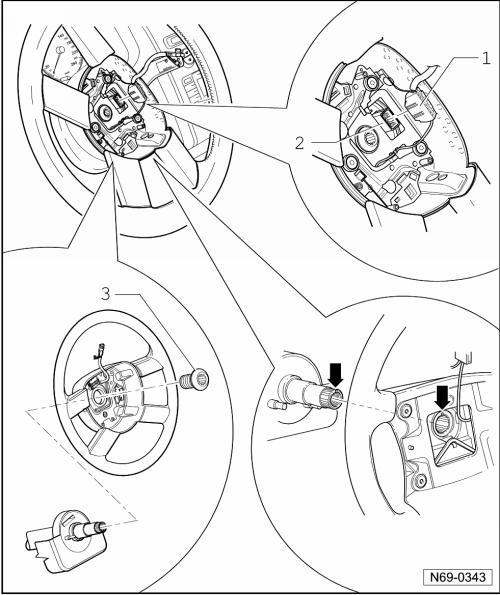

-	Trennen Sie den Steckerverbindung -1, 2- für die Wickelfeder .

Lenkrad aus- und einbauen bis Modelljahr 2010

-	Drehen Sie das Lenkrad in Mittelstellung (Räder in Geradeausstellung)

-	Drehen Sie die Schraube -3- heraus und ziehen Sie das Lenkrad von der Lenksäule.

Einbauen

-	Setzen Sie das Lenkrad auf die Lenksäule.

-	Die Mittenmarkierungen von Lenkrad und -säule -Pfeile- müssen übereinstimmen.

Lenkrad aus- und einbauen bis Modelljahr 2010

-	Den Steckkontakt für den Lenkwinkelgeber -G85- in die vorgesehene Öffnung im Lenkradboden einführen.

-	Verbinden Sie den Stecker -1- mit dem Steckkontakt -2- des Lenkwinkelgeber -G85-.

-	Befestigen Sie das Lenkrad mit der Schraube -3-.

Anzugsdrehmoment

Bauteil

Anzugsdrehmoment

Lenkrad an Lenksäule

Schraube immer ersetzen

30 Nm + 90 weiterdrehen
