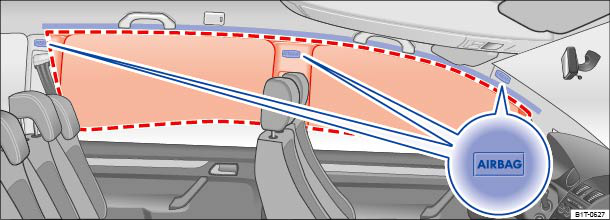

Abb. 70
Auf der linken Fahrzeugseite: Einbauort und Entfaltungsbereich des Kopfairbags.
Lesen und beachten Sie zuerst die einleitenden⇒Einleitung
zum Thema 
Es gibt jeweils einen Kopfairbag auf der Fahrer- und Beifahrerseite im Innenraum oberhalb der Türen ⇒ Abb. 70 . Der Einbauort ist durch die Schriftzüge AIRBAG gekennzeichnet.
Der rot eingerahmte Bereich ⇒ Abb. 70  wird vom auslösenden Kopfairbag erfasst (Entfaltungsbereich). Deshalb dürfen in diesem Bereich niemals Gegenstände abgelegt oder befestigt werden.
Bei einer Seitenkollision löst der Kopfairbag an der Unfallseite des Fahrzeugs aus.
Die Kopfairbags reduzieren bei Seitenkollisionen die Verletzungsgefahr der Insassen auf den Vordersitzen und den hinteren äußeren Sitzplätzen auf der dem Unfall zugewandten Körperpartie.
Warnung
