Hinweis
|
Ausbauen

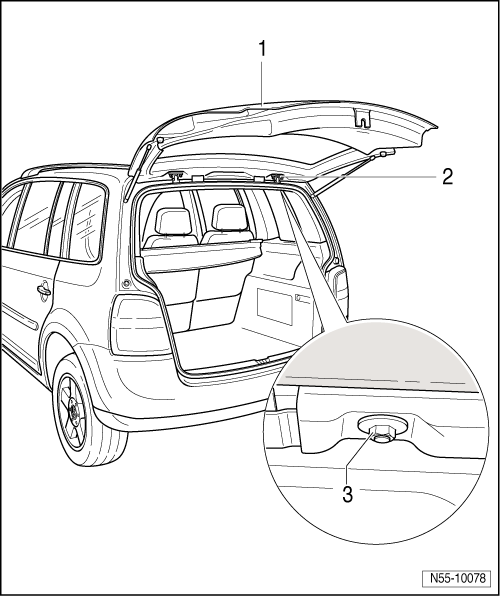

- | Heckklappe -1- ausbauen → Kapitel. |
- | Dachabschlussleiste ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70. |
- | Sechskantmutter -3- herunterdrehen und das Heckklappenscharnier -2- vom Dachholm abnehmen. |
Einbauen
Hinweis
|
- | Heckklappenscharnier -2- ansetzen und die Sechskantmutter -3- mit 24 Nm festziehen. |
Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
- | Zum Ende der Montage die Sechskantmutter -3- noch einmal mit 24 Nm nachziehen. |
- | Klappe einstellen → Kapitel. |
Anlasser, Fahrzeuge mit 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe
MQ200-6F
Montageübersicht
1 -
Anlasser
aus- und einbauen
→ Kapitel
prüfen
→ Kapitel
2 -
Anschluss B+-Leitung an Anlasser
3 -
...
Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung),
Motorkennbuchstabe: BGU, BSE und BSF
1 -
Ausgleichsbehälter
2 -
Rückschlagventil
3 -
Wärmetauscher für Heizung
4 -
Absperrventil für Kühlmittel der Heizung -N279-
...
