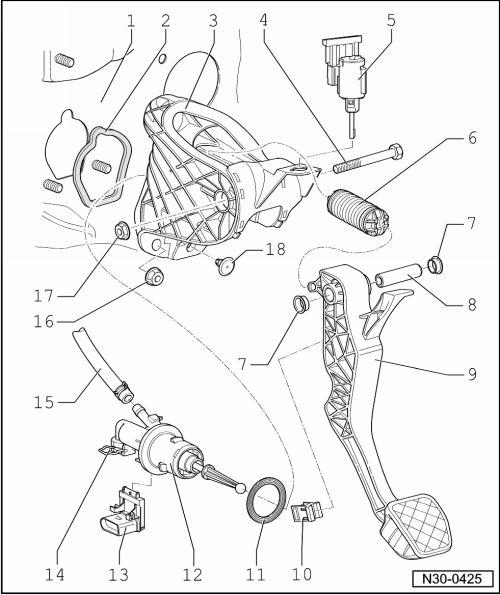

Fußhebelwerk mit Kupplungspedalschalter -F36-, bis 05.03 - Montageübersicht

1 -

Aufbau

mit Aufnahme für Lagerbock

2 -

Dichtung

immer ersetzen

zwischen Lagerbock und Aufbau

selbstklebend

auf Lagerbock kleben

3 -

Lagerbock

zur Aufnahme des Kupplungspedals

aus- und einbauen (alle Fahrzeuge) → Kapitel

4 -

Schraube

5 -	Kupplungspedalschalter -F36-

ab 06.03 entfallen

Zuordnung → Elektronischen Teilekatalog (ETKA)

Unterscheidung → Abb.

aus- und einbauen → Kapitel

6 -	Übertotpunktfeder

aus- und einbauen → Kapitel

7 -	Lagerbuchse

8 -	Lagerbolzen

9 -	Kupplungspedal

nach Ausbau der Übertotpunktfeder ausbauen

10 -

Aufnahme

zum Aus- und Einbauen Geberzylinder vom Kupplungspedal trennen → Kapitel

11 -

Dichtung

immer ersetzen

zwischen Geberzylinder und Lagerbock

12 -	Geberzylinder

aus- und einbauen → Kapitel

13 -	Kupplungspositionsgeber -G476-

Zuordnung → Elektronischen Teilekatalog (ETKA)

ist ab 06.03 für den Kupplungspedalschalter -F36- eingebaut → Kapitel

kann in der "Geführten Fehlersuche" mit dem Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051 A- geprüft werden

In der "Geführten Fehlersuche" wird der Kupplungspositionsgeber -G476- als Kupplungspedalschalter -F36- bezeichnet.

14 -

Klammer

zum Aus- und Einbau der Rohr-Schlauchleitung Klammer bis Anschlag herausziehen

15 -	Nachlaufschlauch

16 -	Sechskantmutter, selbstsichernd, 25 Nm

3 Stück

für Lagerbock an Aufbau

immer ersetzen

17 -	Sechskantmutter, 25 Nm

immer ersetzen

18 -

Anschlag

für das Kupplungspedal
