Volkswagen Touran Reparaturanleitung :: Einstiegleiste, vorn, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Einstiegleisten / Einstiegleiste, vorn, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die rechte Fahrzeugseite beschrieben. Der Aus- und Einbau für die linke Seite erfolgt sinngemäß.

Ausbauen

-	Bauen Sie die Schalttafelabdeckung, seitlich, aus → Kapitel.

-	Bauen Sie die Verkleidung Säule A, Mitte, aus → Kapitel.

nur Fahrerseite

-	Bauen Sie den Betätigungshebel der Klappe vorn aus → Karosserie-Montagearbeiten Aussen; Rep.-Gr.55

alle Fahrzeuge

-	Bauen Sie die Verkleidung Säule B, oben, aus, der Gurtendbeschlag vom Sicherheitsgurte vorn braucht hierbei nicht demontiert werden → Kapitel.

-	Bauen Sie die Verkleidung Säule B, unten, aus → Kapitel.

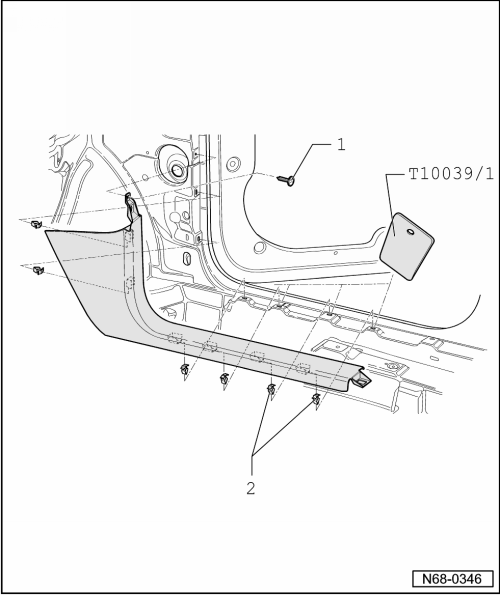

-	Drehen Sie die Schraube -1- heraus (1,5 Nm).

-	Hebeln Sie die Einstiegleiste, mit dem Keil -T10039/1-, aus den Aufnahmen im Schweller und dem Keder der Türdichtung heraus.

Hinweis

Vor der Montage sind die sechs Befestigungsklammern -2- auf Beschädigungen zu überprüfen und ggf. zu erneuern.

Zur besseren Übersicht sind die Befestigungsklammern, in der Abbildung in ausgebautem Zustand dargestellt.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
