Ausbauen
|

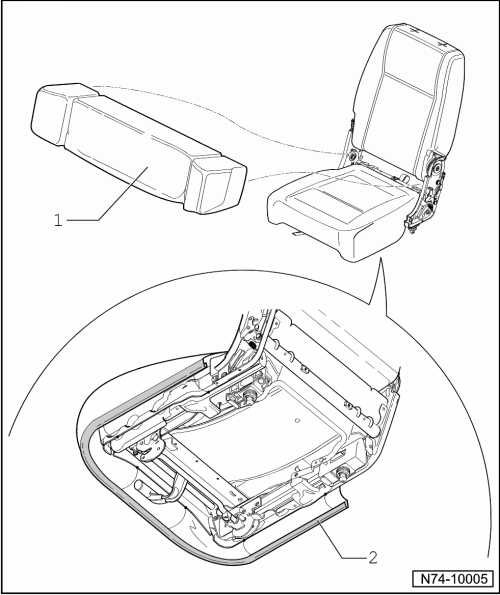

- | Ziehen Sie das Zwischenstück -1- heraus, es ist mit Klettband am Sitz befestigt. |
- | Lösen Sie das umlaufende Profil -2- aus den Aufnahmen. |
- | Lösen Sie das Sitzkissen vom Sitzgestell. |
Der Bezug vom Zwischenstück -1- ist mit einem Reißverschluss verschlossen, bei Bedarf den "Schließer für Reißverschluss" verwenden → Elektronischer Teilekatalog. |

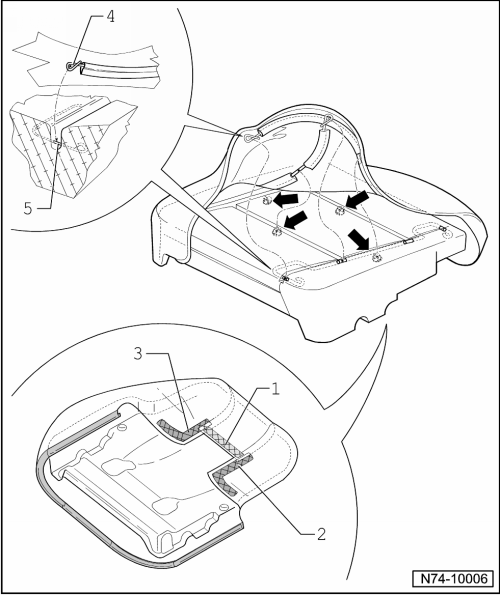

- | Lösen Sie den Bezug, im Bereich vom mittleren Klettband -1-, vom Polster. |
- | Lösen Sie den Bezug, im Bereich der äußeren Klettbänder -2- und -3-, vom Polster. |
- | Hängen Sie alle Polsterdrähte -4- vom Bezug aus dem Drahtrahmen im Polster -5- aus. |
- | Clipsen Sie, mit Hilfe eines kleinen Schraubendrehers, die Polsterdrähte vom Bezug aus den Aufnahmen im Polster -Pfeile- heraus. |
Einbauen
|
