Volkswagen Touran Reparaturanleitung :: Bezug und Polster, Lehne, 2. Sitzreihe, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz - Polster, Bezüge / Bezüge und Polster Sitze 2. Sitzreihe / Bezug und Polster, Lehne, 2. Sitzreihe, aus- und einbauen

Ausbauen

-	Betätigen Sie die Taste der linken Kopfstützenführung und ziehen Sie die Kopfstütze aus der Lehne heraus.

-	Nehmen Sie den betroffenen Sitz der 2. Sitzreihe aus dem Fahrzeug heraus.

-	Bauen Sie die Blenden, Lehnenbeschläge, aus → Kapitel.

-	Bauen Sie, beim mittleren Sitz, die Verkleidung, Lehne, aus → Kapitel.

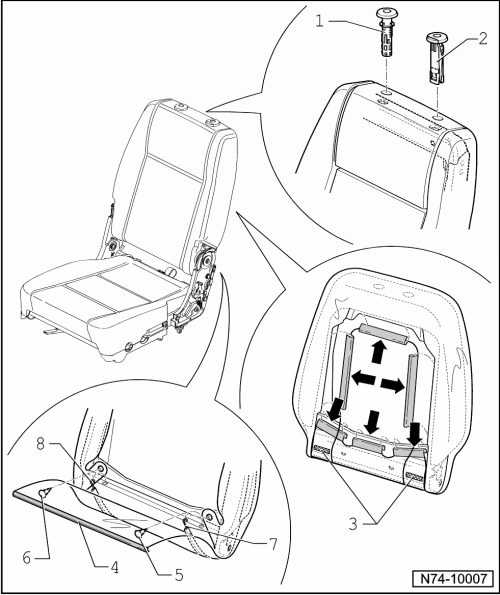

-	Drücken Sie das Polster im Bereich der Kopfstützenführungen herunter, betätigen Sie die seitlichen Verrastungen und ziehen Sie die Kopfstützenführungen -1- und -2- heraus.

-	Öffnen Sie, beim mittleren Sitz, die Profile -Pfeile- auf der Rückseite vom Bezug.

-	Öffnen Sie die Klettbandverschlüsse -3- vom Bezug.

-	Öffnen Sie das Profil -4-.

-	Entfernen Sie, bei den äußeren Sitzen, die Clipse -5- und -6-.

-	Hängen Sie die Spanndrähte -7- und -8- aus.

Bezug und Polster, Lehne, 2. Sitzreihe, aus- und einbauen

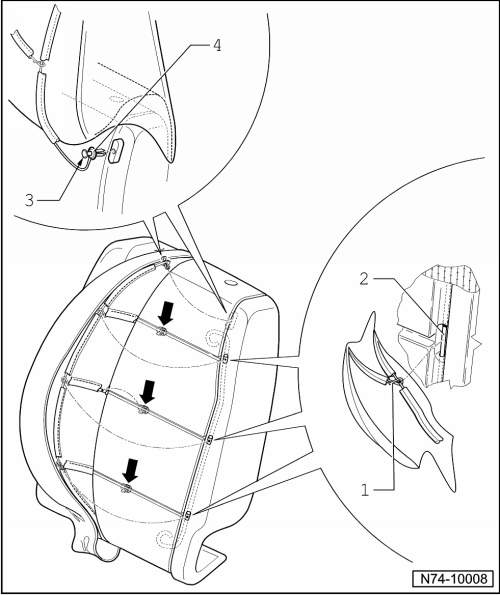

-	Hängen Sie, an beiden Seiten der Lehne, die Polsterdrähte vom Bezug -1- aus dem Drahtrahmen im Polster -2- aus.

-	Clipsen Sie, mit Hilfe eines kleinen Schraubendrehers, die Polsterdrähte vom Bezug aus den Aufnahmen im Polster -Pfeile- heraus.

-	Krempeln Sie den Bezug nach oben und hebeln Sie, auf beiden Seiten der Lehne, den Klemmstift -3- aus dem Spreizclip -4- heraus.

-	Ziehen Sie rechts und links den Spreizclip -4- aus der Lehne heraus.

-	Lösen Sie den Bezug und das Polster vom Lehnenrahmen

Bezug und Polster, Lehne, 2. Sitzreihe, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
