Hinweis

Der Schalttafeleinsatz darf nicht zerlegt werden. Im Bedarfsfall wird der Schalttafeleinsatz komplett ersetzt.

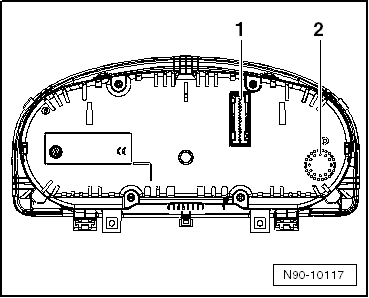

1 -	Steckverbindung, 32fach

2 -	Warnsummer

Hinweis

Die Anschlussbelegung der Steckverbindung am Schalttafeleinsatz finden Sie unter → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

Beschreibung der Rückseite des Schalttafeleinsatzes
