Volkswagen Touran Reparaturanleitung :: Anlasser, Fahrzeuge mit 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Anlasser, Stromversorgung, GRA / Anlasser, Fahrzeuge mit Schaltgetriebe / Anlasser, Fahrzeuge mit 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F

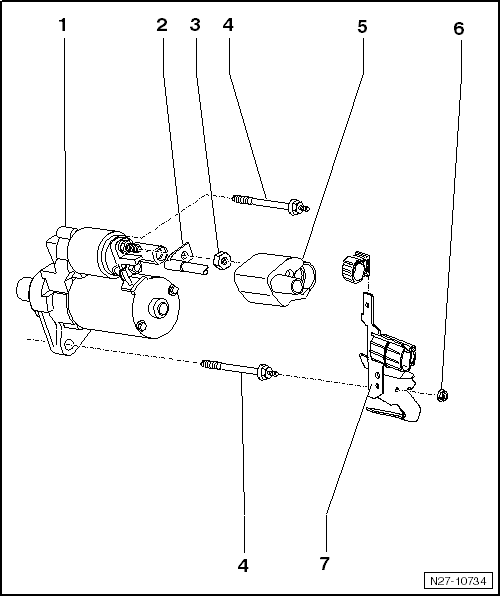

Montageübersicht

Montageübersicht

1 -

Anlasser

aus- und einbauen → Kapitel

prüfen → Kapitel

2 -	Anschluss B+-Leitung an Anlasser

3 -	Befestigungsmutter B+-Leitung an Anlasser

15 Nm

4 -	Befestigungsschrauben Anlasser

M12

75 Nm

5 -	Abschirmkappe

6 -	Befestigungsmuttern Leitungshalter

23 Nm

7 -	Leitungshalter

Ohne Abbildung

Befestigungsschraube Luftfiltergehäuse an Karosserie - 10 Nm
